湖北九洲数控机床有限责任公司磨床样本合集Word格式部分内容如下：

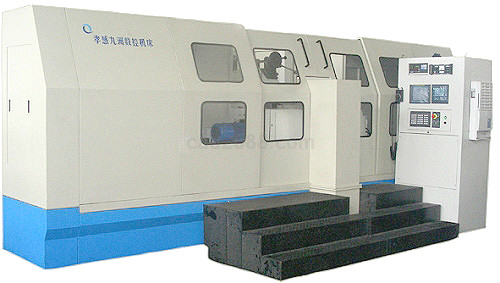

产品名称：XGZ-1100型全自动数控主轴颈曲轴磨床
产品型号：XGZ-1100
产品规格：φ500×1500/750
产品价格：面议
产品描述：该机床系在一次装夹下完成全部主轴颈磨削的全自动数控机床。

性能描述：

1、系统配置：
   1)控制系统采用Siemens 840D数控系统及八轴数字式交流伺服电机，所有电机采用绝对编码器；
 2)意大利MARPOSS测量仪（含轴径测量、轴向定位，在线自动平衡，含消空程、防碰撞等功能）；
 3)台湾品牌液压系统；
 4)德国力士乐直线导轨和滚珠丝杆；
 5)日本富士变频器。

2、主要功能和技术规格
   本机床是用来加工曲轴主轴颈的数控曲轴磨床，除人工上、下工件外，其余加工过程全部由机床自动完成。其主要性能如下：
 1) 加工前自动顶紧工件、加工完成后自动松开工件。
   2) 工件台移动由交流伺服电机驱动，用海德汉光栅尺组成全闭环控制，完成自动跳档；最大移动速度6m/min；工作台两端有限位保护;
 3) 砂轮架快进和工进由交流伺服电机驱动，能自动完成快进、轴肩磨削、粗磨、半精磨、精磨、光磨等功能。其最大移动速度6m/min，砂轮架前后有限位保护和防碰撞保护。工件尺寸由量仪控制，达到要求的尺寸后，砂轮架自动快速退回原位。
 4) 自动对中由MARPOSS量仪完成，对中方式为轴颈均分对中方式或走绝对值坐标。
 5) 轴颈自动测量由MARPOSS量仪完成，粗磨完成后中心架自动跟踪，加工到要求的尺寸后，中心架和测量装置自动退回原位。
 6) 砂轮修整器采用二轴交流伺服插补控制方式，采用金刚刀修整砂轮，能自动完成砂轮外圆、过渡圆角、修整后进行自动补偿。其修整量、修整速度、修整次数可根据工艺要求任意设定。
   7) 头架电机采用交流变频电机，实现无级调速。砂轮电机采用富士变频器，实现恒线速磨削。
 8) 砂轮主轴轴承采用静压轴承，突然停电时，其具有保护功能。
 9) 采用MARPOSS自动平衡仪实现砂轮自动在线平衡，具有消空程、防碰撞等功能。
 10) 冷却系统采用磁性分离和纸质二级过滤装置和恒温装置，保证过滤精度≤20um。
 11) 采用台湾品牌的液压和静压系统，静压油箱和液压油箱都具有恒温控制。
 12) 电气控制柜完全密封，且配有除湿、制冷温控装置。
 13) 机床具有联锁保护和故障显示及自诊断功能。保证在误操作情况下，不会造成设备及人员事故。
   14) 机床规格：Ф500×1200 砂轮线速度：60米/秒
   15) 加工精度：粗糙度：0.4 圆柱度:0.005 CP≥1.33
