山东大汉数控机床有限公司钻床样本合集Word文档产品为0元购产品,注册会员后,即可免费购买下载0元购产品,在订单详细信息中点击下载链接,下载该文件!


山东大汉数控机床有限公司钻床样本合集Word文档部分内容如下:


产品介绍:

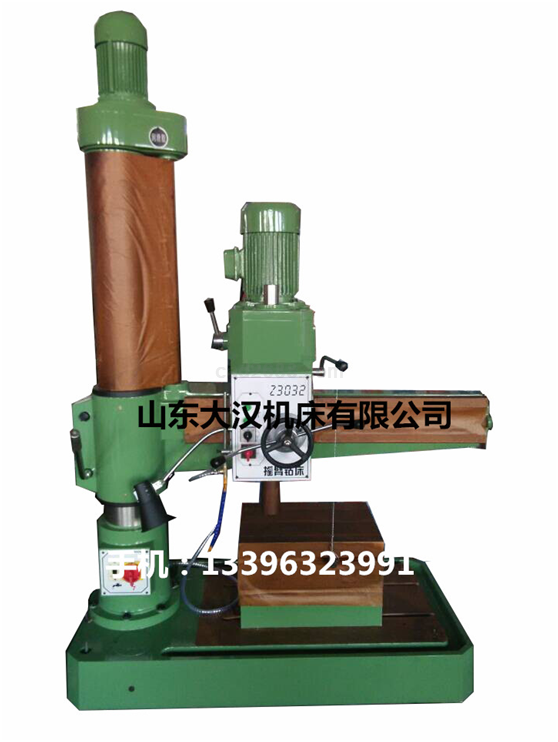

摇臂钻主要功能:

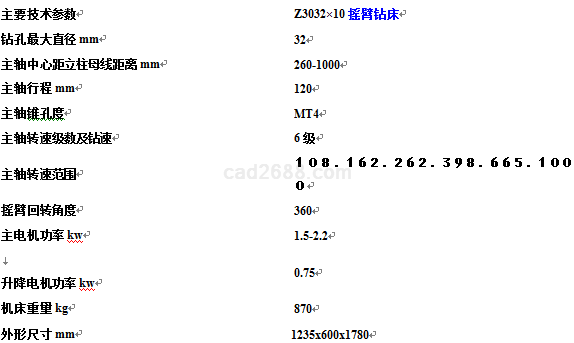

Z3032*10Z代表钻床;30代表摇臂钻床类别32代表钻孔最大直径10代表摇臂臂长)
1
)摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹。
2)外柱带动摇臂绕内柱回转±180o
3)摇臂沿外柱升降;
4)主轴箱沿摇臂导轨左右移动;
5)主轴箱:实现主轴各级转动、进给及操作,主轴转速范围78-1000r/min
共有6级,通过旋转集中操作手轮(主轴转速预选按钮)可实现;主轴进给范围
0.10-0.25mm
共有6级,通过旋转集中操作手轮(主轴进给量预选按钮)可实现。
6)摇臂升降及夹紧:摇臂升降是由立柱顶部电机拖动,由丝杠螺母传动,实现摇臂升降。其中升降螺母上装有保险螺母,以保证摇臂不能突然落下;摇臂夹紧是机械手柄夹紧,夹紧后升降电机自动断电,极大的保护立柱,防止操作失误出现立柱拉伤。
