青岛昌汉精密机械有限公司磨床样本合集Word格式部分内容如下：
特点
工作台轨道采用特殊钢材料(SKH-9)
采用P4级轴承的超精密主轴
低热膨胀率，高耐磨性经过调质的高级铸铁
强韧的机体结构
工作台驱动采用了同步皮带，提高使用寿命
无振动，无噪音，全闭型V3的主轴电机
自动润滑装置
设有上下微进给量装置，更便于精密加工
安全又精致的操作系统
高精密砂轮修整装置
防止?染的切削液纸过滤装置（选配）
一流的刮研技术保证最高的精度
※ 选择配件：吸尘器
B 左右V型导轨
BS 左右滚珠导轨
规格

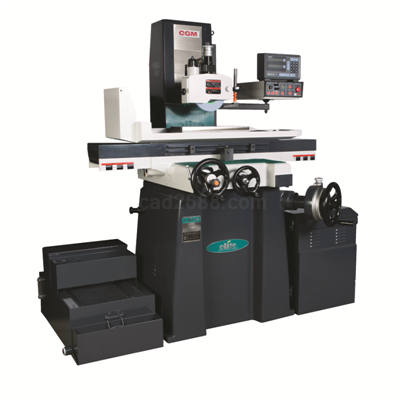

型号CGM-200B CGM-200BS
工作台夹持面积150 × 440 mm
最大研磨面积 (X × Y)200 × 480 mm
电磁吸盘面积150 × 400 mm
主轴中心至工作台最大高度450 mm
上下进给手轮每刻度0.01 mm
上下进给手轮每转2 mm
砂轮头前后进给手轮每刻度0.02 mm
砂轮头前后进给手轮每圈5 mm
上下微进给手轮每刻度0.0005 mm
上下微进给手轮每圈0.02 mm
工作台左右移动速度120 mm/rev
主轴转速3600 rpm(60Hz) / 3000 rpm(50Hz)
砂轮尺寸ø180 × ø31.75 × 20 mm
主轴马达功率1.5 Kw (2Hp), 2P
电机总功率2.5 Kw

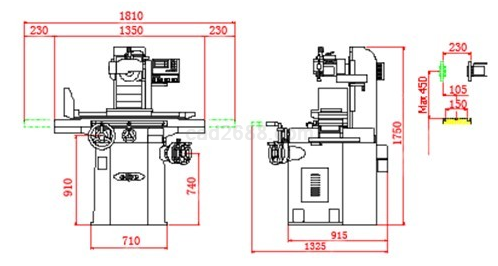

占地面积 (长×宽×高)1810 × 1325 × 1750 mm
净重1100 Kg
标准附件
法兰 3个/PC
砂轮拔取器 1个/PC
砂轮平衡棒 1个/PC
工作灯 1个/PC
工具及工具箱 1套/SET
特殊附件
电磁吸盘
砂轮平衡修整器
砂轮平衡架
吸尘装置
冷却装置
光栅尺
圆弧修整器
角度修整器
精密平口钳
法兰
变频器
