天河机械云CAD免费版64位安装程序

商品编号: TGJXYCADMFB64W001

我要买:
分享到: 更多
  • 著作权介绍
  • 产品介绍
  • 视频展示
  • 购买评论
  • 产品问答
  • 购买须知
  • 试用下载

天河机械云CAD免费版64位安装程序为0元购产品,注册会员后,即可免费购买0元购产品,在订单详细信息中点击下载链接,即可下载该设计软件!天河机械云CAD免费版64位安装程序内容介绍如下:

PCCAD2015集成化智能机械设计管理系统

天河软件公司(www.thsoft.com.cn)始建于1993年,位于科技园,是专业、专门从事制造业企业信息化整体解决方案(CAD/CAPP/PDM/MES…)的开发、咨询、集成及实施、服务供应商,高新技术企业。公司在广大用户的支持下,经过全体员工的不懈努力,目前产品线覆盖设计管理信息化和工艺生产信息化领域,积累了百余家大中型企业CAPP典型用户和5000多家PCCAD注册用户,每天有百万计设计人员在使用天河CAD软件,创造了巨大的社会价值;CAPP用户遍布电站能源、航天航空、国防科工、冶金重机、通用机械等离散装备制造业领域。专业的管理团队带领公司在以往的十年里稳步发展,天河人为国家富强、民族复兴做出了巨大的贡献!

    公司现有员工百余人,设有管理部(人事、财务)、研发中心(总工室、开发部)、营销中心(市场部、销售部、支持部),在全国设有二十余个办事处,确保及时响应和本地化的支持服务。

    PCCAD是在AutoCAD及Bricscad基础上,根据中国机械工业实际情况和国家标准而开发的工程绘图设计系统软件。主要面向个人用户和中小企业企业信息化建设的需要,广泛适用于机械、仪器仪表、石化、电气(器)、航空、航天、汽车、船舶、冶金等行业的产品设计、工程绘图和图纸管理,很大程度上提高了产品设计和绘图的效率与质量,成为广大工程技术人员的得力助手,也因此为企业带来巨大的经济效益和社会效益。由此,PCCAD也成为国内著名的CAD品牌!

    想广大设计人员之所想,急天河新老用户之所急,天河公司全新(心)推出全面支持32位及64位windows操作系统的集成化智能机械设计管理系统——PCCAD2015。舒心、贴心、放心,PCCAD2015让您尽享设计创新带来的无尽快乐!

    与国外同类系统相比,更适于我国工程技术人员使用,与国内同类产品相比,功能丰富,性能优越,高效实用。不仅能出色地完成绘图工作,更能全面解决企业项目设计和系统集成的需要。

一、功能介绍

PCCAD在保留平台CAD原有功能基础上,增加了如下功能模块:

1.统一制图标准:标准化、用户化

a) 自动管理图层

i.   PCCAD执行国家机械标准图层样式,而无需您再手工建立图层;

ii.  自动切换图层,即程序根据您执行命令的不同,自动将不同对象放置到相应图层中;

iii. 图层转换方便,只要键入图层名称前的阿拉伯数字,如1、2、3,就可实现改变所选对象所在图层,或变更当前图层。

b)标准图幅绘制

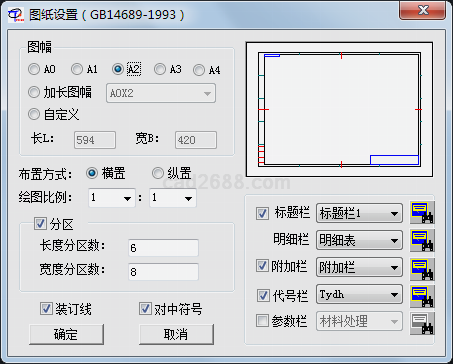

i.    一键生成符合国家标准的图框,包括标题栏、附加栏等;

ii.   支持图框尺寸和图框模板的自定义,可扩充不同尺寸和形状的图幅;

iii.  在图幅设置界面,可切换不同样式标准;

iv.  软件自动维护绘图比例。

c)企业制图环境定制

i.    企业可自定义符合自身要求的标题栏、明细表等;

ii.   可自定义BOM表格式;

iii.  提供机械行业专业术语库,并支持企业维护自身标准词句库;

iv. 安装PCCAD同时可同步更新企业标准,保证标准统一。

2.专业机械绘图模块

在平台CAD提供的绘图功能基础上,PCCAD根据工程设计和制图的实际需要,增加了下列实用的绘图功能:

a) 绘图工具

切线、角分线、放射线、中心线、波浪线、精确矩形等。可全面提高绘图速度,给人以面貌一新的感觉,使PCCAD软件绘图速度远远地领先于同类软件。

b) 构造工具

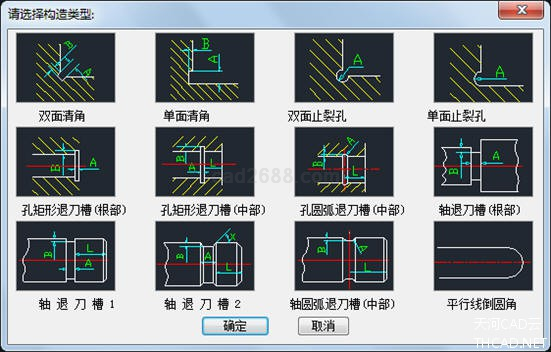

截交、动态延伸、工艺特征生成方便快捷,一个工艺特征生成命令即可完成16种可再编辑的常用的零件结构特征;生成的工艺特征可以随时进行直观的再编辑,构成了PCCAD的又一特色。


c) 视图创建

主视图生成后,可自动生成正交视图、剖视图、方向视图的辅助视图,并自动生成标记符号,使得视图创建工作轻松、快捷。

d) 局部放大

将某一图形的局部,自动放大到所需的比例,生成局部放大视图,无需重画。

3. 智能工程标注

PCCAD系统根据机械制图的国家标准,提供了齐全的标注功能。拟人化的工程标注风格,直观、快捷、智能。

a) 尺寸标注及公差查询

i. PCCAD提供智能标注、尺寸标注、尺寸公差、形位公差、倒角标注、引线标注等标注功能;

ii. 尤其是“智能标注D”,只须一个命令,即可自动识别直线、圆、圆弧、角度等对象,完成90%的尺寸标注工作。

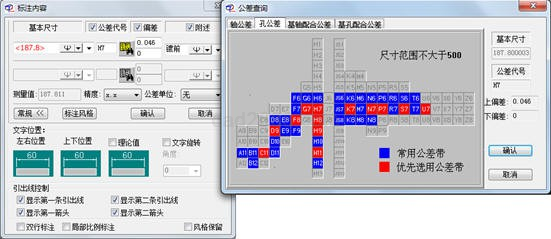

iii. 可自动检索并优选公差值,具有自动找基点、自动垂直等智能功能,无需再翻手册;

iv. 标注对象长度发生变化,偏差值自动更新。

b) 符号标注

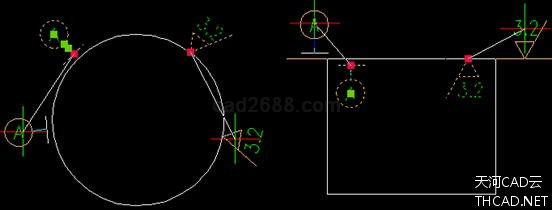

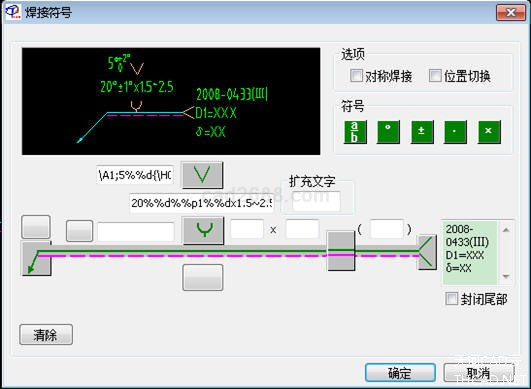

根据机械制图的标准,提供完善的粗糙度、形位公差、焊接符号、基准符号、视图标记等符号标注工具。

c) 文字处理

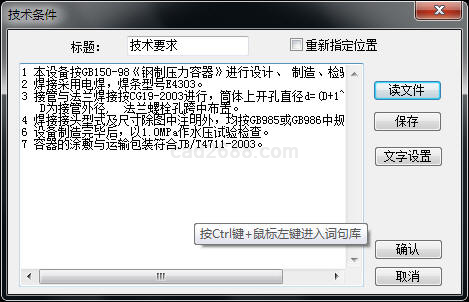

i. 在填写文字及技术条件基础上,提供了机械行业专业术语词句库;

ii. 文字可炸开为线及圆弧以便继续进行特殊处理;

iii. 支持文字加框特殊处理;

iv. 可任意转换文字大小写;

v. 提供曲线文字处理功能;

vi. 支持字符分解、合并及加减计算。

4. 方便的编辑功能

a) 超级编辑V

超级编辑命令,可自动根据所选对象的不同,调用相应的编辑窗口进行编辑、修改。包括尺寸标注、符号标注、序号标注、文字标注、图幅,以及出库零件等。

b) 双击超级编辑

PCCAD更是支持双击对象进行编辑,从而使绘图效率提高5倍左右。

c) 支持夹点拖拽

通过拖拽符号标注对象,如粗糙度、基准符号等的夹点移动标注对象位置,程序将自动进行旋转及增加辅助线等处理。

5. 国标符号库、零件库

根据国家颁布的最新标准,提供完整齐全的国标符号库、零件库;

a) 国标符号库

仪器仪表符号、电器符号、液压符号、运动符号等,所有国标符号极易查找,只须轻轻一按,就可快速调出;

b) 标准零件库

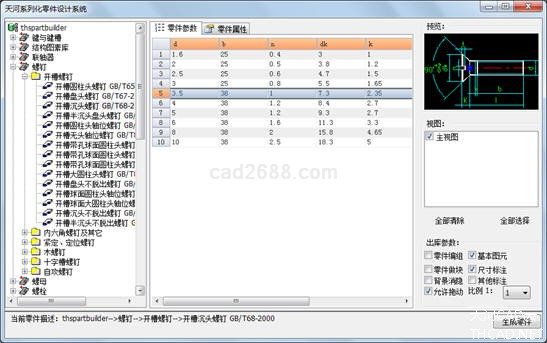

螺母、螺栓、螺柱、螺钉、销钉、铆钉、垫圈、挡圈、密封圈、轴承、型材等,现有44个标准件库,2000多个零件类,且在不断完善中。标准件库视图齐全,均为参数化图库,只须点中尺寸参数,即可得到所需零件,节省大量重复劳动,节约大量时间,集中体现了CAD系统的优越性。

6. 装配及BOM处理

a) 消隐处理

可对调入零件进行定位、消隐等处理,方便地生成装配图。

b) 序号、明细表

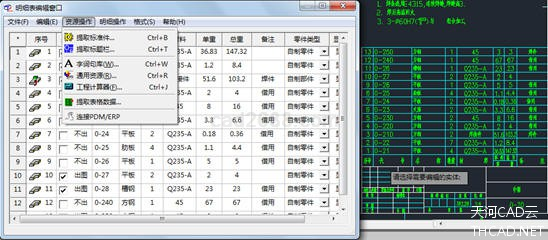

i. 提供了丰富的序号标注、明细表自动生成与编辑功能;

ii. 首创序号与明细表双向关联,修改任一标注可自动修改另一标注,明细表全自动生成、更新;

iii. 标注内容与专业术语词句库建立了联系,可快速输入所需内容;

iv. 可与PDM/ERP高效集成。

c) BOM表输出

明细表汇总是机械设计过程的重要组成部分,一般要占绘图工作量的1/4左右,PCCAD系统可统计各种零件的数量,并输出基本件表、标准件表和外购件表等,供统计、打印、采购及与其它管理系统共享,为企业实施CAPP、MRP-Ⅱ、CIMS集成做准备。

7. 面向设计的项目管理

将产品设计功能与设计管理功能完美地结合,全面管理设计进程和电子图档,支持工作组的协调工作。

a) 图档管理

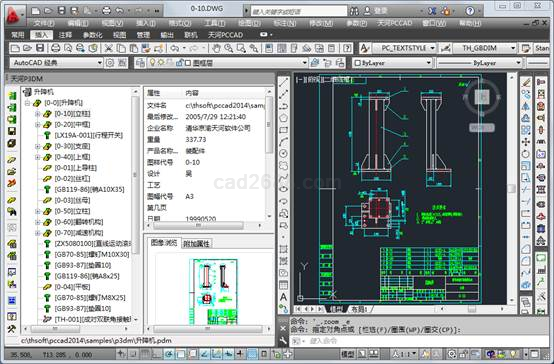

提供图档管理功能,分类存储和管理不同产品的电子图档,完成文档创建、打开、删除和备份;使用多种查询方式,实时监控产品的设计进程,显示产品装配关系和零部件种类、图形、文件存储位置及文件名,报告名称、代号、材料、数量、图幅、比例等设计信息。

b) 设计进程管理

支持自上而下(Top-Down)、自下而上(Down-Top)和混合设计模式。

c) 数据管理

i. 装配相关:上级明细表和下级标题栏对应信息关联;

ii. 明细表(BOM)处理:完成项目、产品级的汇总、分类、统计和报表;

iii. 排图功能:自动对项目及产品的所有或指定图纸进行排图。

8. 快速出图

a) 自动排图

“自动排图”主要用于使用大型绘图仪出图打印。

b) 批量打印

“批量打印”则用于小型打印机打白图的需要。

9. 批量处理工具

PCCAD还提供了大量的批量处理实用工具,它们的共同特点是无须手工打开图纸、批量、快捷。

a) 批量数据提取

i. 可快速提取整套图纸的标题栏、明细表数据;

ii. 可进行装配图明细表与零件图标题栏关联数据检查;

iii. 为数据处理提供基础数据。

b) 批量图纸操作

i. 可批量清理文件;

ii. 可批量另存文件为指定DWG格式等。

c) 批量DWG浏览

i. 不仅可提取标题栏的数据,而且可以提取包括明细表在内的所有DWG文件中带有属性的块中的数据;

ii. 功能集成到表格处理及明细表处理等窗口中。

d) 批量文本查找

i. 批量查找与替换图面中的单行文本、属性文本、多行文本、标注文本等;

ii. 包括标题栏及明细表中的数据。

e) 批量更改标题栏

该功能主要应用于企业标题栏标准发生变化,或企业名称变更后,对旧图纸标题栏的批量更新处理。
