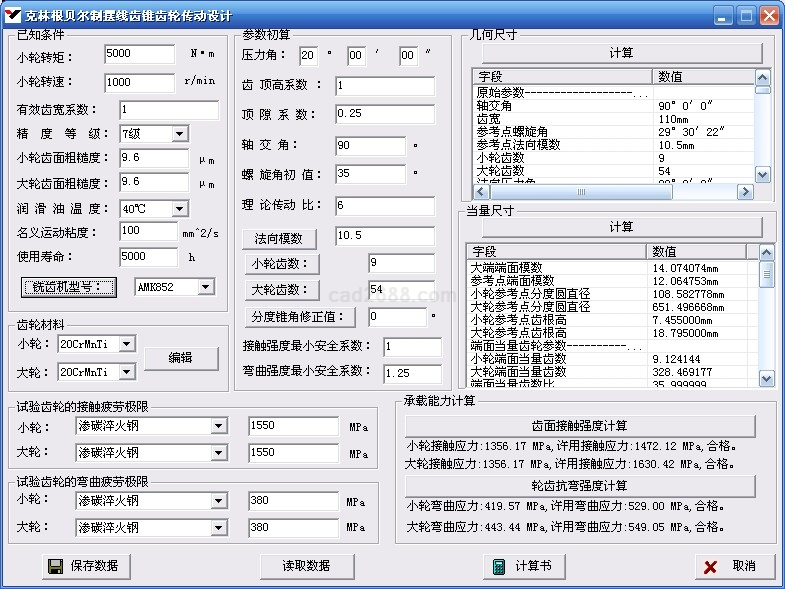

克林根贝尔制摆线齿锥齿轮传动计算软件
欢迎来到CAD2688网 登录 免费注册
全部商品分类

克林根贝尔制摆线齿锥齿轮传动计算软件

商品编号: KLGBEZBXCZC001

我要买:
分享到: 更多
  • 著作权介绍
  • 产品介绍
  • 视频展示
  • 购买评论
  • 产品问答
  • 购买须知
  • 试用下载



                          克林根贝尔制摆线齿锥齿轮传动设计计算书



已知条件:小轮转矩T1=5000N·m

         小轮转速n1=1000r/min

         使用寿命t=5000 h



一、材料选择

    小齿轮:20CrMnTi,渗碳淬火,5863HRC

    大齿轮:20CrMnTi,渗碳淬火,5863HRC

    根据图2.5-14(a)和图2.5-43(a),取σHlim1=1550 MPa,σHlim2=1550 MPa,σFlim1=380 MPa,σFlim2=380 MPa

    齿面粗糙度Rz1=9.6 μmRz2=9.6 μm

    名义运动粘度ν40=100 mm^2/s

    精度等级:7级。

    根据图5.2-12和图5.2-13,查得铣齿机型号:AMK852,刀盘半径r0=210 mm,刀片组数Ζ0=5,刀片模数m0=10 mm

二、初算主要参数(表5.2-14

    压力角α=20°0000

    齿顶高系数ha^=1,顶隙系数c^=0.25

    轴交角∑=90°

    参考点螺旋角初值βm0=35°

    初选传动比u0=6

    大轮大端节圆直径(de2)^2.8=1000T1*[u0^3/(1+u0^2)]*n1^0.2,取de2=760 mm

    大轮大端节锥角初值δ20=arctan[sin/(1/u0+cos)]=80°3216

    大轮大端节锥距初值Re0=0.5*de2/sinδ20=385.2416 mm

    齿宽 轻载、中载传动b=(0.20.29)Re0=77.05111.72 mm

         重载传动b=(0.290.33)Re0=111.72127.13 mm

         b=110 mm

    参考点法向模数  硬齿面重载齿轮mn=(0.10.14)b=11.0015.40 mm

                    调质钢软齿面齿轮mn=(0.0830.1)b=9.1311.00 mm

         mn=10.5 mm

    小轮齿数Ζ1(de2-b*sinδ20)*cosβm0/(u0*mn)=8.471,取Ζ1=9

    大轮齿数Ζ2=u0*Ζ1=54.000,取Ζ2=54

    齿数比u=Ζ2/Ζ1=6.000000

    大轮节锥角δ2=arctan[sin/(1/u+cos)]=80°3216

    参考点螺旋角βm=arccos[Ζ1*u*mn/(de2-b*sinδ2)]=29°3022

    圆周齿侧间隙(表5.2-8jt=0.3 mm



三、几何尺寸计算(表5.5-2

    ()、节锥面参数

     1.小轮节锥角δ1=-δ2=9°2744

     2.小轮大端节圆直径de1=de2/u=126.666667 mm

     3.小轮参考点节圆直径dm1=mn*Ζ1/cosβm=108.582778mm

     4.大轮参考点节圆直径dm2=mn*Ζ2/cosβm=651.496668mm

    ()、高变位系数

     1.当量齿轮基圆螺旋角βvb=27°348

     2.法面当量小齿轮齿数Ζvn1=Ζ1/[(cosβvb)^2*cosβm*cosδ1]=13.341571

     3.法面当量大齿轮齿数Ζvn2=Ζ2/[(cosβvb)^2*cosβm*cosδ2]=480.296559

     高变位系数初值Χ1=0.5,按ηa1+|ηf2|=ηa2+|ηf1|原则迭代求解Χ1

     4.高变位系数Χ1=0.54

     5.法面当量小齿轮齿顶压力角αvan1=arccos{Ζvn1*cosαn/[Ζvn1+2(ha^+Χ1)]}=40°168

     6.法面当量大齿轮齿顶压力角αvan2=arccos{Ζvn2*cosαn/[Ζvn2+2(ha^-Χ1)]}=20°1745

     7.小轮齿顶滑动比ηa1=(Ζvn1+Ζvn2)*(tanαvan1-tanαn)/(Ζvn2*tanαvan1)=0.586193

     8.大轮齿顶滑动比ηa2=(Ζvn1+Ζvn2)*(tanαvan2-tanαn)/(Ζvn1*tanαvan2)=0.586148

     9.小轮齿根滑动比ηf1=(Ζvn1+Ζvn2)*(tanαn-tanαvan2)/[(Ζvn1+Ζvn2)*tanαn-Ζvn2*tanαvan2]=-1.416321

     10.大轮齿根滑动比ηf2=(Ζvn1+Ζvn2)*(tanαn-tanαvan1)/[(Ζvn1+Ζvn2)*tanαn-Ζvn1*tanαvan1]=-1.416586

     11.小轮齿顶大轮齿根滑动比之和ζ1k=ηa1+|ηf2|=2.002779

     12.小轮齿根大轮齿顶滑动比之和ζ2k=ηa2+|ηf1|=2.002469

     13.等滑动比△ζk=ζ1k-ζ2k=0.0003100000

    ()、分度锥角修正

     小轮小端无轴颈△δ=0°

    ()、冠轮参数和刀位

     1.冠轮齿数Ζp=Ζ2*cos△δ/sinδ2=54.744863

     2.冠轮大端锥距Re=de2*cos△δ/(2sinδ2)=385.241627 mm

     3.冠轮参考点锥距Rm=Re-b*cos△δ/2=330.241627 mm

     4.冠轮小端锥距Ri=Re-b*cos△δ=275.241627 mm

     5.刀片方向角δ0=arcsin[mn*Ζ0/(2r0)]=7°1051

     6.刀位Ex=[Rm^2+ro^2-2*Rm*r0*cos(βm-δ0)]^0.5=316.972821 mm

     根据表5.5-3,查得Exmin=0 mmExmin=400 mm

     7.刀位值检查:0316.972821400, ExminExExmax

     8.基圆半径Ey=Ex/(1+Ζ0/Ζp)=290.445618 mm

     9.qe=arccos[(Re^2+Ex^2-r0^2)/(2*Re*Ex)]=33°11

     10.qi=arccos[(Ri^2+Ex^2-r0^2)/(2*Ri*Ex)]=40°4642

     11.大端螺旋角βe=arctan[(Re-Ey*cosqe)/(Ey*sinqe)]=41°5024

     12.小端螺旋角βi=arctan[(Ri-Ey*cosqi)/(Ey*sinqi)]=16°1512

     13.大端法向模数mne=2Re*cosβe/Ζp=10.485314 mm

     14.小端法向模数mni=2Ri*cosβi/Ζp=9.653558 mm

     15.大小端法向模数检验:10.48531410.5mnemn10.4853149.653558mnemni

     16.刀尖圆角半径ρa0=ρa0^*m0=3 mm

    ()、切向变位系数(表5.5-5

     以大小两配对齿轮的齿形系数相等为准则,迭代求解Χt1

     1.切向变位系数Χt1=0.036000

     2.E1=(π/4-Χt1)mn-ha0*tanαn-ρa0(1-sinαn)/cosαn=1.179949 mm

       E2=(π/4+Χt1)mn-ha0*tanαn-ρa0(1-sinαn)/cosαn=1.557949 mm

     3.G1=ρa0/mn-ha0/mn+Χ1=-0.424286

       G2=ρa0/mn-ha0/mn-Χ1=-1.504286

     4.H1=2/Ζvn1(π/2-E1/mn)-π/3=-0.828570

       H2=2/Ζvn2(π/2-E2/mn)-π/3=-1.041274

     5.迭代求解θ,取初值θ=π/6

       θ1=43°5734

       θ2=59°343

     6.危险截面齿厚与模数之比

       SFn1/mn=Ζvn1sin(π/3-θ1)-3^0.5*(G1/cosθ1-ρa0/mn)=2.170658

       SFn2/mn=Ζvn2sin(π/3-θ2)-3^0.5*(G2/cosθ2-ρa0/mn)=2.301131

     7.30°切线切点处齿廓曲率半径与模数之比

       ρF1/mn=ρa0/mn+2*G1^2/[cosθ1*(Ζvn1*cosθ1^2-2G1)]=0.350157

       ρF2/mn=ρa0/mn+2*G2^2/[cosθ2*(Ζvn2*cosθ2^2-2G2)]=0.353453

     8.齿顶法向压力角

       αvan1=arccos(dvbn1/dvan1)=40°1352

       αvan2=arccos(dvbn2/dvan2)=20°1756

     9.法向齿顶圆齿厚半角

       ψvan1=180/π{[π/2+(2Χ1*tanαn+Χt1)]/Ζvn1+invαn-invαnan1}=1°126

       ψvan2=180/π{[π/2-(2Χ1*tanαn+Χt1)]/Ζvn2+invαn-invαnan2}=0°545

     10.法向载荷作用角

       αFan1=αvan1-ψvan1=39°146

       αFan2=αvan2-ψvan2=20°1210

     11.弯曲力臂与模数之比

       hFa1/mn=Ζvn1/2[cosαn1/cosαFan1-cos(π/3-θ1)]+0.5(ρa0/mn-G1/cosθ1)=2.095945

       hFa2/mn=Ζvn2/2[cosαn2/cosαFan2-cos(π/3-θ2)]+0.5(ρa0/mn-G2/cosθ2)=1.949389

     12.齿形系数

       YFa1=6*(hFa1/mn)cosαFan1/[(SFn1/mn)^2*cosαn]=2.206385

       YFa2=6*(hFa2/mn)cosαFan2/[(SFn2/mn)^2*cosαn]=2.205995

    ()、小端刮伤和槽底留埂检验

     1.法截面内最大齿槽宽处的锥距Ry=[(Ζp-Ζ0)/(Ζp+Ζ0)*Ex^2+r0^2]^0.5=357.428265 mm

     2.冠轮齿顶高ha0=mn(ha^+c^)=13.125000mm

     3.Hw=Χt1*mn+2*ha0*tanαn=9.932219 mm

     4.Ryefny1=π*Ey/Ζp-Hw=6.735314 mm

              efny2=efny1+2Χt1*mn=7.491314 mm

     5.Reefne1=π*mne/2-Hw=6.538074 mm

              efne2=efne1+2Χt1*mn=7.294074 mm

     6.Riefni1=π*mni/2-Hw=5.231554 mm

              efni2=efni1+2Χt1*mn=5.987554 mm

     7.刀顶宽Sa0=0.344*m0=3.440000mm

    ()、齿高和分度锥角

     1.小轮齿顶高ha1=mn(ha^+Χ1)=16.170000 mm

     2.大轮齿顶高ha2=mn(ha^-Χ1)=4.830000 mm

     3.全齿高h1=mn(2ha^+c^)=23.625000mm

     4.小轮分度锥角δ1=δ1-△δ=9°2744

     5.大轮分度锥角δ2=δ2+△δ=80°3216

    ()、刀盘干涉检验

     1.h=Rm*tan△δ=0.000000 mm

     2.λ=180/πRe*[(ha0+Χ1*mn-0.5*b*sin△δ)*cotαn+ha0*tanαn]=8°2326

     3.切入时刀盘中心横坐标x0=Ex*sin(qe-λ)=132.081904 mm

     4.切入时刀盘中心纵坐标y0=Ex*cos(qe-λ)=288.142569 mm

     5.刀顶面于大齿轮顶锥面大端交点E的横坐标

       xe=[2h(Re*tanδ2+ha2-h)-(h/cosδ2)^2]^0.5=297.981569 mm

     6.刀顶面于大齿轮顶锥面大端交点E的纵坐标ye=Re-h*tanδ2=243.491627 mm

     7.刀顶面于大齿轮顶锥面大端交点I的横坐标

       xi=[2h(Ri*tanδ2+ha2-h)-(h/cosδ2)^2]^0.5=240.016699 mm

     8.刀顶面于大齿轮顶锥面大端交点I的纵坐标yi=Ri-h*tanδ2=133.491627 mm

     9.OE=[(xe-x0)^2+(ye-y0)^2]^0.5=171.803392 mm

     10.OI=[(xi-xo)^2+(yi-y0)^2]^0.5=188.591712 mm

     11.无盘无干涉的条件

       171.803392214.78, OE(r0+ha0*tanαn)

       188.591712214.78, OI(r0+ha0*tanαn)

    ()、小轮小端齿顶变尖检验

     1.小轮小端法面当量齿轮顶圆直径

       dvani1=mni*Ζvni1+2(ha^+c^)*mn+b*sin△δ/2=130.905067 mm

     2.小轮小端齿顶压力角αvani1=arccos(mni*Ζvni1*cosαn/dvani1)=44°5753

     3.小轮小端节圆齿厚半角ψvni1={π/2+mn/mni*[Χt1+2*tanαn*(Χ1+0.5*b*sin△δ/mn)]}/Ζvni1=0.199555 rad

     4.小轮小端齿顶厚半角ψvani1=ψvni1+invαn-invαvani1=0.000473 rad

     5.小轮小端齿顶厚Sai1=ψvani1*dvani1=0.061954 mm

     6.小轮小端齿顶变尖检验:0.0619543.150, sai10.3mn

     Sai10.3mn时,小轮小端倒坡

    ()、小轮小端齿顶倒坡

     1.K=0.153072

     2.倒坡后法面当量小齿轮小端顶圆直径dak1=dvani1-2K*mn=127.690555 mm

     3.锥距Rm处法面当量小齿轮顶圆直径dvan1=mn*Ζvn1+2mn(ha^+c^)=172.426496 mm

     4.锥距为Rm处法面当量小齿轮齿顶压力角αvan1=arccos(mn*Ζvn1*cosαn/dvan1)=40°1352

     5.锥距为Rm处法面当量小齿轮分度圆齿厚半角ψvn1=(π/2+Χt1+2Χ1*tanαn)/Ζvn1=0.149899 rad

     6.锥距为Rm处法面当量小齿轮齿顶厚半角ψvan1=ψvn1+invαn-invαvan1=0.020972 rad

     7.锥距为Rm处法面当量小齿轮齿顶厚Sam1=ψvan1*dvan1=3.616109 mm

     8.倒坡后小齿轮齿顶宽减少量bk=b(0.3mn-Sai1)/[2(Sam1-Sai1)]=47.787035mm

     9.倒坡部分的顶锥角δak=δ1+arctan(K*mn/bk)=11°2319

     10.倒坡宽度bk=bk/cos(δak-δ1)=47.814056mm

    (十一)、齿轮尺寸

     1.小轮大端顶圆直径dae1=de1+(2ha1-b*sin△δ)*cosδ1=158.566646 mm

     2.大轮大端顶圆直径dae2=de2+(2ha2-b*sin△δ)*cosδ2=761.588094 mm

     3.无倒坡小轮小端顶圆直径dai1=dae1-2*b*cos△δ*sinδ1=122.398869 mm

     4.大轮小端顶圆直径dai2=dae2-2*b*cos△δ*sinδ2=544.581431 mm

     5.小轮节锥顶至大端节圆所在平面的距离LH1=de1/(2tanδ1)=380.000001 mm

     6.大轮节锥顶至大端节圆所在平面的距离LH2=de2/(2tanδ2)=63.333333 mm

     7.小轮无倒坡时大小端齿冠距LA1=b*cos△δ*cosδ1=108.503332 mm

     8.小轮倒坡时大小端齿冠距LAk=LA1-K*mn*sinδ1=108.239101 mm

     9.大轮大小端齿冠距LA2=b*cos△δ*cosδ2=18.083889 mm

     10.小轮无倒坡时的小端冠顶距LW1=LH1-LA1-(ha1-0.5*b*sin△δ)*sinδ1=268.838337 mm

     11.小轮倒坡时的小端冠顶距LWk=LW1+K*mn*sinδ1=269.102568 mm

     12.大轮的小端冠顶距LW2=LH2-LA2-(ha2-0.5*b*sin△δ)*sinδ2=40.485161 mm

     13.小轮安装距(设计图确定)A1

     14.大轮安装距(设计图确定)A2

     15.小轮轮冠距A01=A1-LA1-LW1=A1-377.3417mm

     16.大轮轮冠距A02=A2-LA2-LW2=A2-58.5690mm

     17.小轮参考点法向分度圆弧齿厚Snm1=mn(π/2+2Χ1*tanαn+Χt1)-jt/2=20.848784 mm

     18.大轮参考点法向分度圆弧齿厚Snm2=mn(π/2-2Χ1*tanαn-Χt1)-jt/2=11.837939 mm



四、当量齿轮几何计算(表5.5-4

   1.大端端面模数met=de2/Ζ2=14.074074 mm

   2.参考点端面模数mmt=met*Rm/Re=12.064753mm

   3.参考点分度圆直径

     dm1=mn*Ζ1/cosβm=108.582778 mm

     dm2=mn*Ζ2/cosβm=651.496668 mm

   4.参考点齿根高

     hfm1=mn(ha^+c^-Χ1)=7.455000 mm

     hfm2=mn(ha^+c^+Χ1)=18.795000 mm

   5.端面当量齿数

     Ζv1=Ζ1/cosδ1=9.124144

     Ζv2=Ζ2/cosδ2=328.469177

   6.端面当量齿数比uv=Ζv2/Ζv1=35.999999

   7.端面当量齿轮分度圆直径

     dv1=dm1/cosδ1=110.080542mm

     dv2=dm2/cosδ2=3962.899521mm

   8.端面当量齿轮中心距av=0.5(dv1+dv2)=2036.490032mm

   9.端面当量齿轮顶圆直径

     dva1=dv1+2ha^=142.420542 mm

     dva2=dv2+2ha^=3972.559521 mm

   10.端面当量齿轮压力角αvt=arctan(tanαn/cosβm)=22°4143

    11.端面当量齿轮基圆直径

     dvb1=dv1*cosαvt=101.557053 mm

     dvb2=dv2*cosαvt=3656.053932 mm

   12.端面当量齿轮基圆齿距pvb=π*mmt*cosαvt=34.967762 mm

   13.端面当量齿轮啮合线有效长度

     gva=[(dva1^2-dvb1^2)^0.5+(dva2^2-dvb2^2)^0.5]/2-av*sinαvt=41.120939 mm

   14.端面当量齿轮的端面重合度εvα=gva/pvb=1.175967

   15.端面当量齿轮的纵向重合度εvβ=b*sinβm/(πmn)=1.642379

   16.总重合度εvγ=(εvα^2+εvβ^2)^0.5=2.019977

   17.法面当量齿轮分度圆直径

     dvn1=Ζvn1/mn=140.086496 mm

     dvn2=Ζvn2/mn=5043.113870 mm

   18.法面当量齿轮中心距avn=0.5(dvn1+dvn2)=2591.600183mm

   19.法面当量齿轮顶圆直径

     dvan1=dvn1+2ha1=172.426496 mm

     dvan2=dvn2+2ha2=5052.773870 mm

   20.法面当量齿轮根圆直径

     dvfn1=dvn1-2hfm1=125.176496 mm

     dvfn2=dvn2-2hfm2=5005.523870 mm

   21.法面当量齿轮基圆直径

     dvbn1=dvn1*cosαn=131.638247 mm

     dvbn2=dvn2*cosαn=4738.976889 mm

   22.法面当量齿轮啮合线有效长度

     gvan=[(dvan1^2-dvbn1^2)^0.5+(dvan2^2-dvbn2^2)^0.5]/2-avn*sinαn=45.748053mm

   23.法面当量齿轮重合度εvαn=εvα/cosβvb^2=1.496514



五、齿面接触强度计算

   1.名义切向力(式5.9-14

     Fmt=2000*T1/dm1=92095.636 N

   2.参考点的切线速度(式5.9-16

     νmt=dm1*n1/19098=5.685558 m/s

   3.使用系数(表5.9-1

     ΚA=1.25

   4.动载系数

     有效齿宽系数be^=1

     有效工作齿宽be=be^*b=110.000mm

     轮齿啮合刚度修正系数(式5.9-20和式5.9-21

       CF=1

       Cb=1

     轮齿啮合刚度(式5.9-19

       Cr=20*CF*Cb=20.000 N/(mm·μm)

     单对齿刚度(式5.9-28

       C=14*CF*Cb=14.000N/(mm·μm)

     两齿轮的诱导质量(式5.9-18

       mredx=πρ*dm1^2/[8*(cosα)^2]*[u^2/(1+u^2)]=0.040099 kg/mm

     临界转速(式5.9-17

       nE1=3000/(π*Ζ1)*(Cr/mredx)^0.5=23696.114 r/min

       N=n1/nE1=0.042201

     根据表5.9-3,查得Ap=0.90Cp=11.20

     参考点处齿距极限偏差(式5.9-29

       fpt=Ap*(mn+0.25*dm2^0.5)+Cp=26.392997 μm

     齿轮跑合量(表5.9-4

       ya1=0.075*fpt=1.979475 μm

       ya2=0.075*fpt=1.979475 μm

       ya=(ya1+ya2)/2=1.979475 μm

     有效齿距偏差(式5.9-27

       fpeff=fpt-yp=fpt-ya=24.413523 μm

     Bp=b*fpeff*C/(Fmt*ΚA)=0.326589

     计算系数Cv1Cv7(表5.9-5

     齿距偏差影响系数Cv1=0.32

     齿形相对误差影响系数Cv2=0.57/(εvγ-0.3)=0.331400

     啮合刚度周期变化的影响系数Cv3=0.096/(εvγ-1.56)=0.208706

     啮合刚度周期变化引起齿轮副扭转共振的影响系数Cv4=(0.57-0.5εvγ)/(εvγ-1.44)=0.808655

     超临界区内齿距偏差影响系数Cv5=0.47

     超临界区内齿形相对误差影响系数Cv6=0.12/(εvγ-1.74)=0.428607

     啮合刚度变化轮齿变形产生的分力的影响系数Cv7=0.125*sin[π(εvr-2)]+0.875=0.882840

     动载系数(表5.9-2

       ΚV=N[Bp(Cv1+Cv2)+Cv3]+1=1.017785

   5.齿向载荷分布系数

     装配系数(表5.9-6

       ΚHβbe=1.10

     ΚHβ=1.5*ΚHβbe=1.6500

   6.载荷分配系数(式5.9-79

     ΖLs={1+2[1-(2/εvγ)^1.5]*[1-(4/εvγ^2)]^0.5}^0.5=0.997930

   7.齿间载荷分配系数(式5.9-52

     FmtH=FmtΚAΚVΚHβ

     ΚHα=ΚFα=0.9+0.4*Cr*(fpt-ya)/(FmtH/b)*[2*(εvγ-1)/εvγ]^0.5=1.011676

   8.节点区域系数(式5.9-53

     ΖH=2[cosβvb/sin(2αvt)]^0.5=2.231755

   9.单对齿啮合系数(式5.9-54

     根据表5.9-8,查得F1=F2=1.175967

     ΖM-B=tanα/{{[(dva1/dvb1)^2-1]^0.5-πF1/ΖV1}*{[(dva2/dvb2)^2-1]^0.5-πF2/ΖV2}}^0.5=0.854971

   10.弹性系数(式5.9-55

     E1=206000 MPaE2=206000 MPa,ν1=0.3,ν2=0.3

     ΖE={1/π[(1-ν1^2)/E1+(1-ν^2)/E2]}^0.5=189.8117 MPa^0.5

   11.螺旋角系数(式5.9-57

     Ζβ=cosβm^0.5=0.932901

   12.锥齿轮系数ΖK=0.8

   13.尺寸系数ΖX1=ΖX2=1

   14.润滑剂系数

     取σHlim1=1200MPa

     取σHlim2=1200MPa

     Czl=0.08[(σHlim-850)/350)+0.83

     ΖL1=Czl1+4(1-Czl1)/(1.2+134/ν40)^2=0.965800

     ΖL2=Czl2+4(1-Czl2)/(1.2+134/ν40)^2=0.965800

   15.速度系数

     取σHlim1=1200MPa

     取σHlim2=1200MPa

     Czv=0.08[(σHlim-850)/350)+0.85

     Ζv1=Czv1+2(1-Czv1)/(0.8+32/νmt)^0.5=0.985218

     Ζv2=Czv2+2(1-Czv2)/(0.8+32/νmt)^0.5=0.985218

   16.粗糙度系数

     取σHlim1=1200MPa

     取σHlim2=1200MPa

     Czr=0.12+(1000-σHlim)/5000

     ρred=av*sinαvt/cosβvb*uv/(1+uv)^2=23.308737 mm

     Rz10=(Rz1+Rz2)/2*(10/ρred)^(1/3)=7.240440 μm

     ΖR1=(3/Rz10)^Czr1=9.6

     ΖR2=(3/Rz10)^Czr2=9.6

   17.工作硬化系数

     ΖW1=ΖW2=1

   18.寿命系数(表5.9-9

     NL1=60*t*n1=300000000.00

     NL2=nl1/u=50000000.00

     ΖNT1=(1000000000/NL1)^0.057=1.071036

     ΖNT2=(1000000000/NL2)^0.057=1.186202

   19.最小安全系数

     根据表2.5-42,查得SHmin=1SFmin=1.25

   20.齿面的计算接触应力(式5.9-1

     中点接触线长(式5.9-5

       lb=b*εvα/(εvγ*cosβvb)=72.241084 mm

     σH=ΖM-BΖHΖEΖLSΖβΖK*[FmtΚAΚVΚHβΚHα/(dv1*lb)*(uv+1)/uv]^0.5=1356.17 MPa

   21.许用接触应力(式5.9-6

     σHP1=σHlim1ΖNT1ΖX1ΖL1ΖR1ΖV1ΖW1/SHmin=1472.12 MPa

     σHP2=σHlim2ΖNT2ΖX2ΖL2ΖR2ΖV2ΖW2/SHmin=1630.42 MPa

   22.校核结果

     σH≤σHP1,小轮合格,σH≤σHP2,大轮合格。



六、轮齿抗弯强度计算

   1.齿向载荷分布系数(式5.9-47

     q=0.279/[log(sinβm)]

     ΚFO=0.211(r0/Rm)^q+0.789=1.107146

     ΚFβ=ΚHα/ΚFO=1.490319

   2.应力修正系数(式5.9-72

     La1=SFn1/hFa1=1.035647

     La2=SFn2/hFa2=1.180437

     qs1=SFn1/(2ρF1)=3.099554

     qs2=SFn2/(2ρF2)=3.255218

     Ysa1=(1.2+0.13La1)*qs1^[1/(1.21+2.3/La1)]=1.854792

     Ysa2=(1.2+0.13La2)*qs2^[1/(1.21+2.3/La2)]=1.967869

   3.重合度系数

     Yε=0.625

   4.锥齿轮系数(式5.9-77

     YK=(0.5+lb/2b)^2*b/lb=1.074971

   5.载荷分配系数(式5.9-79

     YLS=ΖLS^2=0.995864

   6.相对齿根圆角敏感系数(式5.9-127

     根据表5.9-11,得材料滑移层厚度ρ′1=0.0030 mm,ρ′2=0.0030 mm

     x^1=(1+2qs1)/5=1.439821

     x^2=(1+2qs2)/5=1.502087

     x^T=1.2

     YδrelT1=[1+(ρ′1*x^1)^0.5]/[1+(ρ′1*x^T)^0.5]=1.005375

     YδrelT2=[1+(ρ′2*x^2)^0.5]/[1+(ρ′2*x^T)^0.5]=1.006748

   7.相对齿根表面状况系数(表5.9-12

     YRrelT1=1.674-0.529(Rz1+1)^0.1=1.004137

     YRrelT2=1.674-0.529(Rz2+1)^0.1=1.004137

   8.尺寸系数(表5.9-13

     YX1=1.05-0.01*mn=0.945000

     YX2=1.05-0.01*mn=0.945000

   9.试验齿轮应力修正系数YST=2

   10.寿命系数(表5.9-14

      YNT1=(3000000/NL1)^0.02=0.912011

     YNT2=(3000000/NL2)^0.02=0.945286

   11.计算齿根应力(式5.9-8

     σF1=Fmt/(b*mn)·YFa1·YSa1·Yε·YK·YlS·ΚAΚVΚFβΚFα=418.79 MPa

     σF2=Fmt/(b*mn)·YFa2·YSa2·Yε·YK·YlS·ΚAΚVΚFβΚFα=444.24 MPa

   12.许用齿根应力(式5.9-12

     σFP1=σFlim1·YST·YNT1·YδrelT1·YRrelT1·YX1/SFmin=529.00 MPa

     σFP2=σFlim2·YST·YNT2·YδrelT2·YRrelT2·YX2/SFmin=549.05 MPa

   13.校核结果

     σF1≤σFP1,小轮合格,σF1≤σFP2,大轮合格。





注:计算过程参见<<齿轮手册>>第二版




会员共享其它计算如下:

渐开线齿轮几何尺寸计算(外啮合)
渐开线齿轮几何尺寸计算(内啮合)
齿条齿轮几何计算
外啮合齿轮总变位系数
圆锥齿轮几何尺寸计算
圆弧齿轮几何尺寸计算
渐开线函数IINV
V带轮传动计算
同步带轮参数计算(周节制)
链轮参数计算
蜗轮蜗杆几何尺寸计算
螺栓链接设计
四连杆机构运动分析
圆柱螺旋拉伸弹簧几何尺寸计算
圆柱螺旋压缩弹簧几何尺寸计算
材料重量计算
键计算
普通平键设计
矩形花键设计
渐开线花键设计
轴承设计
滚动轴承设计(化工版)
滚动轴承设计(机工版)
成对安装轴承设计计算
滑动轴承设计
圆柱过盈连接
圆锥过盈连接
减速机选型
圆柱齿轮减速机选型
CW型减速机选型
QJ型起重机减速机选型
三环减速器选型
电动机选型
公差配合查询
形位公差查询

渐开线齿轮设计(一般算法)
渐开线齿轮设计(简化算法)
渐开线行星齿轮设计计算
直齿锥齿轮传动设计
弧齿锥齿设计
克林根贝尔制摆线齿锥齿轮传动设计
奥利康制摆线齿锥齿轮传动设计
普通平带传动设计
V带传动设计(普通V带)
V带传动设计(窄V带)
同步带轮传动设计(周节制)
同步带轮传动设计(圆弧齿轮)
链传动设计
滚子链传动验算
涡轮蜗杆传动设计
直廓环面蜗杆传动设计
包络环面蜗杆传动设计
圆弧圆柱蜗杆传动设计
凸轮机构设计
滚动螺旋传动设计
滑动螺旋传动设计
摩擦轮传动
轴设计
圆柱螺旋拉伸弹簧设计
圆柱螺旋压缩弹簧设计
蝶形弹簧设计
扭转弹簧设计
板弹簧设计计算

常用几何体的面积、体积、重心位置计算
动力学基本公式
一般物体旋转时转动惯量
常用旋转体零件的飞轮矩
各种截面的力学特性
杆件计算
不同形状截面中性轴的曲率半径值
受载荷梁的内力及变位计算
单跨钢架计算公式
接触应力计算公式
冲击载荷计算
平板弯曲计算
梁稳定性
平板的临界载荷
焊缝强度的计算
平面机构的受力分析
硬度与强度换算经验公式
凸轮机构基本运动规律的方程式
凸轮机构常用组合运动规律的方程式
分度凸轮机构常用运动规律的曲线图形与计算公式
铆钉链接的强度计算
板弹簧和片弹簧计算
柱的柱顶反力与位移计算
等截面钢架内力计算
初选电动机功率
液压缸公式计算
渐开线齿轮公式计算








  • 化工
  • 机械
  • 电气
  • 建筑
  • 更多

京公网安备 11011102002233号
