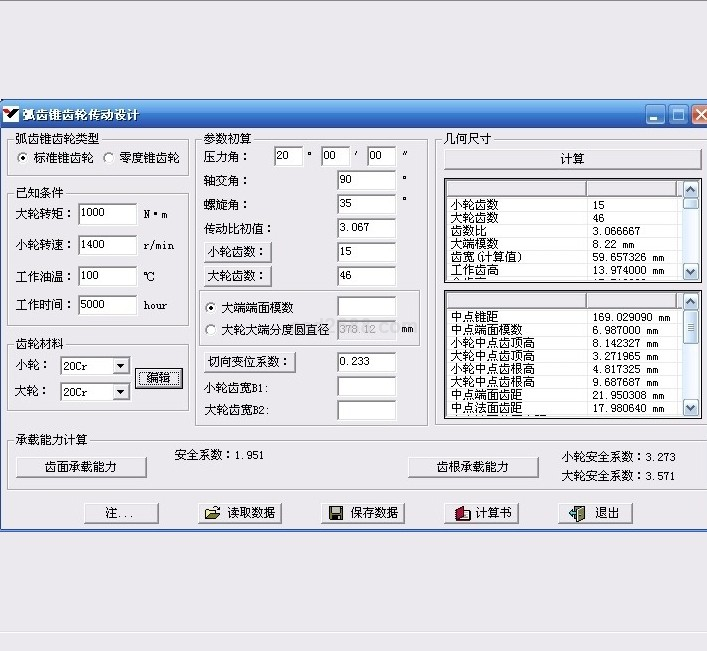

弧齿锥齿轮传动计算软件

商品编号: HCZCLCDJS001

我要买:
分享到: 更多
  • 著作权介绍
  • 产品介绍
  • 视频展示
  • 购买评论
  • 产品问答
  • 购买须知
  • 试用下载



         弧齿锥齿轮传动设计计算说明书



已知条件:标准锥齿轮

         大轮转距T2=1000 N·m

         小轮转速n1=1400r/min

         工作油温θ=100

         工作时间t=5000 h

         小轮齿宽B1=

         大轮齿宽B2=



一、材料选择

    小齿轮:20Cr,渗碳淬火,58HRC

    大齿轮:20Cr,渗碳淬火,58HRC



二、初算主要参数(表5.2-13

    法向压力角αn=20°00

    轴交角Σ=90°00

    螺旋角β=35°00

    初选传动比i12=3.067

    根据图5.2-4,得大轮大端分度圆直径d2=378.12 mm

    根据图5.2-8,得小轮齿数Ζ1=15,大轮齿数Ζ2=Ζ1*i12=46.01,圆整Ζ2=46

    根据图5.4-2,得切向变位系数Χt=0.233



三、几何尺寸计算(表5.4-1

  1.传动比u=Ζ2/Ζ1=3.066667

  2.大端端面模数mt=d2/Ζ2=8.22 mm

  3.分锥角

    δ1=arctan(1/u)=18°338

    δ2=Σ-δ1=71°5622

  4.大端锥距R=0.5*d2/sinδ2=198.857753 mm

  5.齿宽(计算值)b=0.3*R=59.657326 mm

  6.工作齿高h=1.7*mt=13.974000 mm

  7.全齿高h=1.888*mt=15.519360 mm

  8.小轮分度圆直径d1=mt*Ζ1=123.300000 mm

  9.齿距p=πmt=25.823892 mm

  10.齿顶高

   ha2=[0.46+0.39*(Ζ1/Ζ2)^2]*mt=4.122081 mm

   ha1=h-ha2=9.851919mm

  11.齿根高

   hf1=h-ha1=5.667441 mm

   hf2=h-ha2=11.397279 mm

  12.顶隙c=h-h=1.545360 mm

  13.齿根角

    θf1=arctan(hf1/R)=1°3757

    θf2=arctan(hf2/R)=3°1649

  14.顶锥角

    δa1=δ1+θf2=21°2027

    δa2=δ2+θf1=73°3419

  15.齿顶角

    θa1=δa1-δ1=3°1649

    θa2=δa2-δ2=1°3757

  16.根锥角

    δf1=δ1-θf1=16°2541

    δf2=δ2-θf2=68°3933

  17.顶圆直径

   de1=d1+2ha1*cosδ1=142.033027 mm

   de2=d2+2ha2*cosδ2=380.675860 mm

  18.冠顶距

   Χ1=0.5*d2-ha1*sinδ1=186.005702 mm

   Χ2=0.5*d1-ha2*sinδ2=57.731015 mm

  19.理论弧齿厚

   s2=0.5*p-(ha1-ha2)*tanαn/cosβ-Χt*mt=8.450772 mm

   s1=p-s2=17.373120 mm

  20.中点锥距Rm=R-0.5*b=169.029090 mm

  21.中点端面模数mm=Rm/R*mt=6.987000 mm

  22.中点齿顶高

   ham1=ha1-0.5*b*tanθa1=8.142327 mm

   ham2=ha2-0.5*b*tanθa2=3.271965 mm

  23.中点齿根高

   hfm1=hf1-0.5*b*tanθf1=4.817325 mm

   hfm2=hf2-0.5*b*tanθf2=9.687687 mm

  24.中点端面齿距pt=πmm=21.950308 mm

  25.中点法面齿距pn=pt*cosβ=17.980640 mm

  26.中点法面基圆齿距pbmn=pn*cosαn=16.896275 mm

  27.中点法面分度圆半径

   rmn1=r1/(cosβ)^2=91.876415 mm

   rmn2=r2/(cosβ)^2=281.754340 mm

  28.中点法面基圆半径

   rbmn1=rmn1*cosαn=86.335589 mm

   rbmn2=rmn2*cosαn=264.762474 mm

  29.中点法面齿顶圆半径

   ramn1=rmn1+ham1=100.018742 mm

   ramn2=rmn2+ham2=285.026305 mm

  30.中点法面弧齿厚

   smn1=Rm/R*s1*cosβ=12.096543 mm

   smn2=Rm/R*s2*cosβ=5.884097 mm

  31.中点法面内作用线长度

    △ρ1=(ramn1^2+rbmn1^2)^0.5^0.5-rmn1*sinαn=19.073097 mm

    △ρ2=(ramn2^2+rbmn2^2)^0.5^0.5-rmn2*sinαn=9.184456 mm

    ΖN=△ρ1+△ρ2=28.257553mm

  32.端面重合度

   K2=b/R*{(2-b/R)/[2(1-b/R)]}=0.364286

   p2=pn/{cosαn[(cosβ)^2+(tanαn)^2]}=23.814523 mm

   εvα=ΖN/p2=1.186568

  33.纵向重合度

   εvβ=[K2*tanβ-K2^3*(tanβ)^3/3]*R/(πmt)=1.921619

  34.总重合度εvγ=(εvα^2+εvβ^2)^0.5=2.258443

  35.径向变位系数X1()=0.39*(1-1/(Z2/Z1)^2)=0

  36.径向变位系数X2()=-X1=0



四、齿面承载能力计算

  1.工作切向力(式5.11-2

   Ft=2000T2/d2= N

  2.最大切向力

   Ftmax=5289.326 N

  3.使用系数(表5.9-1

   ΚA=1.25

  4.动载系数(图5.11-2

   ΚV=1.25

  5.齿向载荷分布系数(图5.11-1

   ΚHβ=ΚFβ=1.1

  6.弹性系数(式5.9-55

   E1=206000 MPaE2=206000 MPa,ν1=0.3,ν2=0.3

   ΖE={1/π[(1-ν1^2)/E1+(1-ν^2)/E2]}^0.5=189.8117 MPa^0.5

  7.尺寸系数

   ΖX=1

  8.表面状况系数

   ΖR=1

  9.几何系数(式5.11-52

    惯性系数Ci=1.00

    基圆螺旋角(式5.11-53

     βb=arccos{cosαn*[(cosβ)^2+(tanαn)^2]^0.5}=32°3653

    中间量(式5.11-54

     η=[ΖN^2*(cosβb)^4+b^2*(sinβb)^2]^0.5=37.892656

    轮齿中点到I值最小的接触线的距离(式5.11-55

     f=ΖN/2-pbmn=-2.767498 mm

    中间量(式5.11-56和式5.11-57

     η1=(η^2-4*f^2)^0.5=37.486226

      K=(3.2*Ζ2+4.0*Ζ1)/(Ζ2-Ζ1)=6.683871

     Ζ0=ΖN/2+b*ΖN*η1*sinβb/(K*η^2)+ΖN^2*f*cosβb/η^2-△ρ2=7.196999

    接触应力为最大值时瞬间,接触线长度(式5.11-58—式5.11-62

     ρ′1=r1*sinαn/cosβb^2+Ζ0=36.916101

     ρ′2=r2*sinαn/cosβb^2-Ζ0=83.941580

     ρ0=ρ′1*ρ′2/(ρ′1+ρ′2)=25.640041

     S=b*ΖN*η1*cosβb/η^2=37.071018 mm

    载荷分配率(式5.11-63和式5.11-64

     η2^3=η1^3+[η1^2-4*pbmn*(pbmn+2f)]^(3/2)+[η1^2-4*pbmn*(pbmn-2f)]^(3/2)+[η1^2-8*pbmn*(2pbmn+2f)]^(3/2)

           +[η1^2-8*pbmn*(2pbmn-2f)]^(3/2)+[η1^2-12*pbmn*(3pbmn+2f)]^(3/2)+[η1^2-12*pbmn*(3pbmn-2f)]^(3/2)=68767.227358

     mN=η1^3/η2^3=0.766009

   I=S*ρ0*cosβ*cosαn*mm/(b*d1*Ci*mN*mt)=0.110373

  10.试验齿轮齿面接触疲劳极限应力(表5.11-5

   σHlim1=1314 MPa

   σHlim2= MPa

  11.工作硬化系数

   ΖW=1.1

  12.温度系数

   Ζθ=1

  13.寿命系数(图5.11-21

   ΖN1=1.05

   ΖN2=

  14.安全系数(式5.11-11

    齿面接触应力(式5.11-8

     σH1=ΖE*[1.5*Ftmax*ΚAΚVΚHβΖXΖR/(b*d1*I)]^0.5*(Ft/Ftmax)^(1/3)=0.00 MPa

     σH2=ΖE*[1.5*Ftmax*ΚAΚVΚHβΖXΖR/(b*d1*I)]^0.5*(Ft/Ftmax)^(1/3)=0.00 MPa

    齿面接触疲劳极限应力(式5.11-9

     σ′Hlim1=σHlim*ΖNΖW/Ζθ=1517.67 MPa

     σ′Hlim2=σHlim*ΖNΖW/Ζθ=0.00 MPa

   SH1=σ′Hlim/σH=1.951

   SH2=σ′Hlim/σH=



五、齿根承载能力计算

  1.尺寸系数(图5.11-3

   YX=0.75

  2.几何系数(图5.11-4

   J1=0.24J2=0.24

  3.试验齿轮齿根弯曲疲劳极限应力(表5.11-3

    σFlim1=172.4 MPa,σFlim1=172.4 MPa

  4.寿命系数(图5.11-11

   YN1=1.1YN2=1.2

  5.安全系数(式5.11-6

    齿根弯曲应力(式5.11-1

     σF1=Ft*ΚAΚVΚFβYX/(b*mt*J1)=0.00 MPa

     σF2=Ft*ΚAΚVΚFβYX/(b*mt*J2)=0.00 MPa

    齿根弯曲疲劳极限应力(式5.11-3

     σ′Flim1=σFlim1*YN1/Ζθ=189.64 MPa

     σ′Flim2=σFlim2*YN2/Ζθ=206.88 MPa

   SF1=σ′Flim1/σF1=3.273

   SF2=σ′Flim2/σF2=3.571





注:计算过程参见<<齿轮手册>>第二版
