                                   直齿锥齿轮传动设计计算书



已知条件:高变位锥齿轮,等顶隙收缩。

         传动功率P=11.9384kW

         小轮转速n1=1000r/min

         使用寿命:5000 h



一、材料选择

    小齿轮:20Cr,渗碳淬火,58

    大齿轮:20Cr,渗碳淬火,58

    根据图2.5-14(a)和图2.5-43(a),取σHlim1=1370 MPa,σHlim2=1370 MPa,σFlim1=380 MPa,σFlim2=380 MPa

    齿面粗糙度Rz1=6.3 μmRz2=6.3 μm

    名义运动粘度ν40=100 mm^2/s

    精度等级:7级。



二、初算主要参数(表5.2-12

    压力角α=20°0000

    齿顶高系数ha^=1,顶隙系数c^=0.2

    轴交角:∑=90°

    初选传动比i12=3.125

    初选小轮大端分度圆直径,根据图5.2-2和图5.2-3查得,d10=55 mm

    由图5.2-7查得Ζ1=19

    Ζ2=i12*Ζ1=59.38,圆整Ζ2=59

    齿数比u=Ζ2/Ζ1=3.11

    模数m=d10/Ζ1=2.89,圆整到表5.2-5中标准值m=3

    分度锥角δ1=arctan[sin/(u-cos)]=17°511

    δ2=-δ1=72°859

    大端锥距R=0.5*m*Ζ1/sinδ1=92.975803 mm

    齿宽b(计算值)=min{0.3R, 10m}= mm

    齿宽b= mm



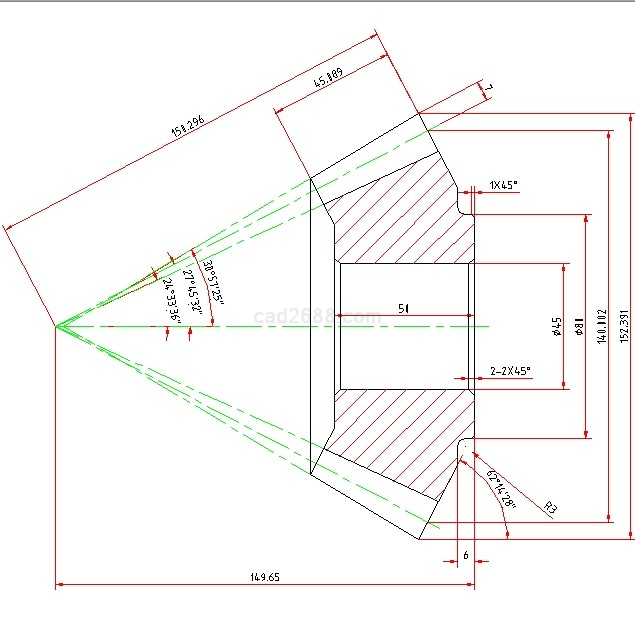

三、几何尺寸计算(表5.3-1

   1.高变位系数Χ1(计算值)=0.46[1-cosδ2/(u*sinδ1)]=,Χ2=-Χ1

     高变位系数Χ1=,Χ2=-Χ1

   2.切向变位系数(图5.3-1)Χt1=0.015,Χt2=-Χt1

   3.大端分度圆直径

     d1=m*Ζ1=57.00 mm

     d2=m*Ζ2=177.00 mm

   4.大端齿距p=πm=9.424778 mm

   5.大端齿顶高

     ha1=m(ha^+Χ1)=3.00 mm

     ha2=m(ha^-Χ1)=3.00 mm

   6.大端齿根高

     hf1=m(ha^+c^-Χ1)=3.60 mm

     hf2=m(ha^+c^+Χ1)=3.60 mm

   7.大端全齿高

     h1=ha1+hf1=6.60 mm

     h2=ha2+hf2=6.60 mm

   8.大端齿顶圆直径

     da1=d1+2*ha1*cosδ1=62.711163 mm

     da2=d2+2*ha2*cosδ2=178.839188 mm

   9.冠顶距

     Aa1=R*cosδ1-ha1*sinδ1=87.580406 mm

     Aa2=R*cosδ2-ha2*sinδ2=25.644418 mm

   10.齿根角

     θf1=arctan(hf1/R)=2°133

     θf2=arctan(hf2/R)=2°133

   11.无根切许用最大齿根角

     θfmax1=180/π*{[1+4*(tanδ1)^2*(sinα)^2*(cosα)^2]^0.5-1}/[2*tanδ1*(cosα)^2]=2°89

     θfmax2=180/π*{[1+4*(tanδ2)^2*(sinα)^2*(cosα)^2]^0.5-1}/[2*tanδ2*(cosα)^2]=12°5237

   12.齿顶角

     θa1=θf2=2°133

     θa2=θf1=2°133

   13.顶锥角

     δa1=δ1+θa1=20°44

     δa2=δ2+θa2=74°221

   14.根锥角

     δf1=δ1-θf1=15°3759

     δf2=δ2-θf2=69°5556

   15.大端分度圆弧齿厚

     s1=m(π/2+Χt1)=4.757389 mm

     s2=m(π/2-Χt1)=4.667389 mm

   16.大端分度圆弦齿厚

     s`1=s1-s1^3/(6*d1^2)=4.751866 mm

     s`2=s2-s2^3/(6*d2^2)=4.666848 mm

   17.大端分度圆弦齿高

     ha`1=ha1+s1^2*cosδ1/(4*d1)=3.094488 mm

     ha`2=ha2+s2^2*cosδ2/(4*d2)=3.009432 mm

   18.刨齿机用的齿角

     λ1180/πR*(s1/2+hf1*tanα)=2°1624

     λ2180/πR*(s2/2+hf2*tanα)=2°1444



四、当量齿轮几何计算(表5.3-2

   1.参考点锥距Rm=R-b/2=78.975803mm

   2.参考点模数mm=m*Rm/R=2.548270mm

   3.参考点分度圆直径

     dm1=d1-b*sinδ1=48.417122 mm

     dm2=d2-b*sinδ2=150.347904 mm

   4.参考点齿顶高

     ham1=ha1*Rm/R=3.601554 mm

     ham2=ha2*Rm/R=1.494985 mm

   5.参考点齿根高

     hfm1=hf1*Rm/R=2.004639 mm

     hfm2=hf2*Rm/R=4.111208 mm

   6.参考点分度圆弧齿厚

     sm1=s1*Rm/R=4.805291 mm

     sm2=s2*Rm/R=3.200334 mm

   7.当量齿数

     Ζv1=Ζ1/cosδ1=19.960907

     Ζv2=Ζ2/cosδ2=192.476224

   8.当量齿数比uv=Ζv2/Ζv1=9.642659

   9.当量齿数分度圆直径

     dv1=dm1/cosδ1=50.865772 mm

     dv2=dm2/cosδ2=490.481303 mm

   10.当量齿轮中心距av=(dv1+dv2)/2=270.673538mm

   11.当量齿轮齿顶圆直径

     dva1=dv1+2*ham1=58.068880 mm

     dva2=dv2+2*ham2=493.471273 mm

   12.当量齿轮基圆直径

     dvb1=dv1*cosα=47.798191 mm

     dvb2=dv2*cosα=460.901661 mm

   13.当量齿轮啮合线有效长度

     gva=[(dva1^2-dvb1^2)^0.5+(dva2^2-dvb2^2)^0.5]/2-av*sinα=12.064171 mm

   14.当量齿轮基圆齿距

     pvb=p*Rm*cosα/R=7.522827 mm

   15.当量齿轮端面重合度

     εva=gva/pvb=1.603675

   16.刀片齿顶高

     ha0=mm*(ha^+c^)=3.057924 mm

   17.刀片圆角半径(表5.3-3)ρa0=0.7 mm



五、齿面接触强度计算

   1.名义切向力(式5.9-14

     T1=9549*P/n1=114.000 N·m

     Fmt=2000*T1/dm1=4709.069 N

   2.参考点的切线速度(式5.9-16

     νmt=dm1*n1/19098=2.535193 m/s

   3.使用系数(表5.9-1

     ΚA=1.25

   4.动载系数

     有效齿宽系数be^=1

     有效工作齿宽be=be^*b=0.000mm

     轮齿啮合刚度修正系数(式5.9-20和式5.9-21

       CF=1

       Cb=1

     轮齿啮合刚度(式5.9-19

       Cr=20*CF*Cb=20.000 N/(mm·μm)

     单对齿刚度(式5.9-28

       C=14*CF*Cb=14.000N/(mm·μm)

     两齿轮的诱导质量(式5.9-18

       mredx=πρ*dm1^2/[8*(cosα)^2]*[u^2/(1+u^2)]=0.007424 kg/mm

     临界转速(式5.9-17

       nE1=3000/(π*Ζ1)*(Cr/mredx)^0.5=26085.855 r/min

       N=n1/nE1=0.038335

     根据表5.9-3,查得Ap=0.90Cp=11.20

     参考点处齿距极限偏差(式5.9-29

       fpt=Ap*(mm+0.25*dm2^0.5)+Cp=16.252313 μm

     齿轮跑合量(表5.9-4

       ya1=0.075*fpt=1.218923 μm

       ya2=0.075*fpt=1.218923 μm

       ya=(ya1+ya2)/2=1.218923 μm

     有效齿距偏差(式5.9-27

       fpeff=fpt-yp=fpt-ya=15.033389 μm

     Bp=b*fpeff*C/(Fmt*ΚA)=0.000000

     计算系数Cv1Cv7(表5.9-5

     齿距偏差影响系数Cv1=0.32

     齿形相对误差影响系数Cv2=0.34

     啮合刚度周期变化的影响系数Cv3=0.23

     啮合刚度周期变化引起齿轮副扭转共振的影响系数Cv4=0.90

     超临界区内齿距偏差影响系数Cv5=0.47

     超临界区内齿形相对误差影响系数Cv6=0.47

     啮合刚度变化轮齿变形产生的分力的影响系数Cv7=0.125*sin[π(εva-2)]+0.875=0.756572

     动载系数(表5.9-2

       ΚV=N[Bp(Cv1+Cv2)+Cv3]+1=1.008817

   5.齿向载荷分布系数

     装配系数(表5.9-6

       ΚHβbe=1.10

     ΚHβ=ΚFβ=1.5*ΚHβbe=1.6500

   6.载荷分配系数

     ΖLs=1

   7.齿间载荷分配系数(式5.9-50

     FmtH=FmtΚAΚVΚHβ=9798.090

     ΚHα=ΚFα=εva/2*[0.9+0.4*Cr*(fpt-ya)/(FmtH/b)]=0.721654

     KHαmax=1.000



   8.节点区域系数(式5.9-53

     ΖH=2[1/sin(2α)]^0.5=2.494573

   9.单对齿啮合系数(式5.9-54

     根据表5.9-8,查得F1=2F2=2(εva-1)=1.207350

     ΖM-B=tanα/{{[(dva1/dvb1)^2-1]^0.5-πF1/ΖV1}*{[(dva2/dvb2)^2-1]^0.5-πF2/ΖV2}}^0.5=0.986621

   10.弹性系数(式5.9-55

     E1=206000 MPaE2=206000 MPa,ν1=0.3,ν2=0.3

     ΖE={1/π[(1-ν1^2)/E1+(1-ν^2)/E2]}^0.5=189.8117 MPa^0.5

   11.螺旋角系数Ζβ=1

   12.锥齿轮系数ΖK=0.8

   13.尺寸系数ΖX1=ΖX2=1

   14.润滑剂系数

     取σHlim1=1200MPa

     取σHlim2=1200MPa

     Czl=0.08[(σHlim-850)/350)+0.83

     ΖL1=Czl1+4(1-Czl1)/(1.2+134/ν40)^2=0.965800

     ΖL2=Czl2+4(1-Czl2)/(1.2+134/ν40)^2=0.965800

   15.速度系数

     取σHlim1=1200MPa

     取σHlim2=1200MPa

     Czv=0.08[(σHlim-850)/350)+0.85

     Ζv1=Czv1+2(1-Czv1)/(0.8+32/νmt)^0.5=0.968213

     Ζv2=Czv2+2(1-Czv2)/(0.8+32/νmt)^0.5=0.968213

   16.粗糙度系数

     取σHlim1=1200MPa

     取σHlim2=1200MPa

     Czr=0.12+(1000-σHlim)/5000

     ρred=av*sinα*uv/(1+uv)^2=7.881230 mm

     Rz10=(Rz1+Rz2)/2*(10/ρred)^(1/3)=6.820390 μm

     ΖR1=(3/Rz10)^Czr1=0.936408

     ΖR2=(3/Rz10)^Czr2=0.936408

   17.工作硬化系数

     ΖW1=ΖW2=1

   18.寿命系数(表5.9-9

     NL1=60*hour*n1=300000000.00

     NL2=nl1/u=96610169.49

     ΖNT1=(1000000000/NL1)^0.057=1.071036

     ΖNT2=(1000000000/NL2)^0.057=1.142493

   19.最小安全系数

     根据表2.5-42,查得SHmin=1.1SFmin=1.25

   20.齿面的计算接触应力(式5.9-1

     中点接触线长(式5.9-5

       lb=2b*(εva-1)^0.5/εva=0.000000 mm

     σH=ΖM-BΖHΖEΖLSΖβΖK*[FmtΚAΚVΚHβΚHα/(dv1*lb)*(uv+1)/uv]^0.5=1059.24 MPa

   21.许用接触应力(式5.9-6

     σHP1=σHlim1ΖNT1ΖX1ΖL1ΖR1ΖV1ΖW1/SHmin=1168.03 MPa

     σHP2=σHlim2ΖNT2ΖX2ΖL2ΖR2ΖV2ΖW2/SHmin=1245.96 MPa

   22.校核结果

     σH≤σHP1,小轮合格,σH≤σHP2,大轮合格。



六、轮齿抗弯强度计算

   1.齿形系数(表5.9-10

     E1=(π/4-Χt1)mm-ha0*tanα-[ρa0(1-sinα)-ρa0]/cosα=0.379156 mm

     E2=(π/4+Χt1)mm-ha0*tanα-[ρa0(1-sinα)-ρa0]/cosα=0.417380 mm

     G1=ρa0/mm-ha0/mm+Χ1=-0.925304

     G2=ρa0/mm-ha0/mm-Χ1=-0.925304

     H1=2/ΖV1(π/2-E1/mm)-π/3=-0.904718

     H2=2/ΖV2(π/2-E2/mm)-π/3=-1.032577

     迭代求解θ,取初值θ=π/6

       θ1=46°1653

       θ2=58°1617

     危险截面齿厚与模数之比

       SFn1/mn=Ζv1sin(π/3-θ1)-3^0.5*(G1/cosθ1-ρa0/mm)=1.939025

       SFn2/mn=Ζv2sin(π/3-θ2)-3^0.5*(G2/cosθ2-ρa0/mm)=2.282882

     30°切线切点处齿廓曲率半径与模数之比

       ρF1/mn=ρa0/mm+2*G1^2/[cosθ1*(Ζv1*cosθ1^2-2G1)]=0.492329

       ρF2/mn=ρa0/mm+2*G2^2/[cosθ2*(Ζv2*cosθ2^2-2G2)]=0.333809

     齿顶法向压力角

       αan1=arccos(dvb1/dva1)=34°363

       αan2=arccos(dvb2/dva2)=20°5559

     法向齿顶圆齿厚半角

       ψan1=180/π{[π/2+(2Χ1*tanα+Χt1)]/Ζv1+invα-invαan1}=0°2847

       ψan2=180/π{[π/2-(2Χ1*tanα+Χt1)]/Ζv2+invα-invαan2}=0°1959

     法向载荷作用角

       αFan1=αan1-ψan1=34°715

       αFan2=αan2-ψan2=20°3559

     弯曲力臂与模数之比

       hFa1/mn=Ζv1/2[cosαan1/cosαFan1-cos(π/3-θ1)]+0.5(ρa0/mm-G1/cosθ1)=2.439781

       hFa2/mn=Ζv2/2[cosαan2/cosαFan2-cos(π/3-θ2)]+0.5(ρa0/mm-G2/cosθ2)=1.434311

     YFa1=6*(hFa1/mn)cosαFan1/[(SFn1/mn)^2*cosα]=2.243020

     YFa2=6*(hFa2/mn)cosαFan2/[(SFn2/mn)^2*cosα]=2.248299

   2.应力修正系数(式5.9-72

     La1=SFn1/hFa1La2=SFn2/hFa2qs1=SFn1/(2ρF1)qs2=SFn2/(2ρF2)

     Ysa1=(1.2+0.13La1)*qs1^[1/(1.21+2.3/La1)]=1.880878

     Ysa2=(1.2+0.13La2)*qs2^[1/(1.21+2.3/La2)]=1.888968

   3.重合度系数(式5.9-75

     Yε=0.25+0.75/εva=0.717676

     KFαmax=1.393



   4.锥齿轮系数(式5.9-77

     YK=(0.5+lb/2b)^2*b/lb=1.000248

   5.载荷分配系数(式5.9-79

     YLS=ΖLS^2=1.0000

   6.相对齿根圆角敏感系数(式5.9-127

     根据表5.9-11,得材料滑移层厚度ρ′1=0.0030 mm,ρ′2=0.0030 mm

     x^1=(1+2qs1)/5=0.987695

     x^2=(1+2qs2)/5=1.567779

     x^T=1.2

     YδrelT1=[1+(ρ′1*x^1)^0.5]/[1+(ρ′1*x^T)^0.5]=1.004834

     YδrelT2=[1+(ρ′2*x^2)^0.5]/[1+(ρ′2*x^T)^0.5]=1.003245

   7.相对齿根表面状况系数(表5.9-12

     YRrelT1=1.674-0.529(Rz1+1)^0.1=1.028661

     YRrelT2=1.674-0.529(Rz2+1)^0.1=1.028661

   8.尺寸系数(表5.9-13

     YX1=1.03-0.006*mm=1.014710,取YX1=1.0

     YX2=1.03-0.006*mm=1.014710,取YX2=1.0

   9.试验齿轮应力修正系数YST=2

   10.寿命系数(表5.9-14

     YNT1=(3000000/NL1)^0.02=0.912011

     YNT2=(3000000/NL2)^0.02=0.932915

   11.计算齿根应力(式5.9-8

     σF1=Fmt/(b*mm)·YFa1·YSa1·Yε·YK·YlS·ΚAΚVΚFβΚFα=426.32 MPa

     σF2=Fmt/(b*mm)·YFa2·YSa2·Yε·YK·YlS·ΚAΚVΚFβΚFα=429.16 MPa

   12.许用齿根应力(式5.9-12

     σFP1=σFlim1·YST·YNT1·YδrelT1·YRrelT1·YX1/SFmin=573.15 MPa

     σFP2=σFlim2·YST·YNT2·YδrelT2·YRrelT2·YX2/SFmin=585.36 MPa

   13.校核结果

     σF1≤σFP1,小轮合格,σF1≤σFP2,大轮合格。





注:计算过程参见<<齿轮手册>>第二版
