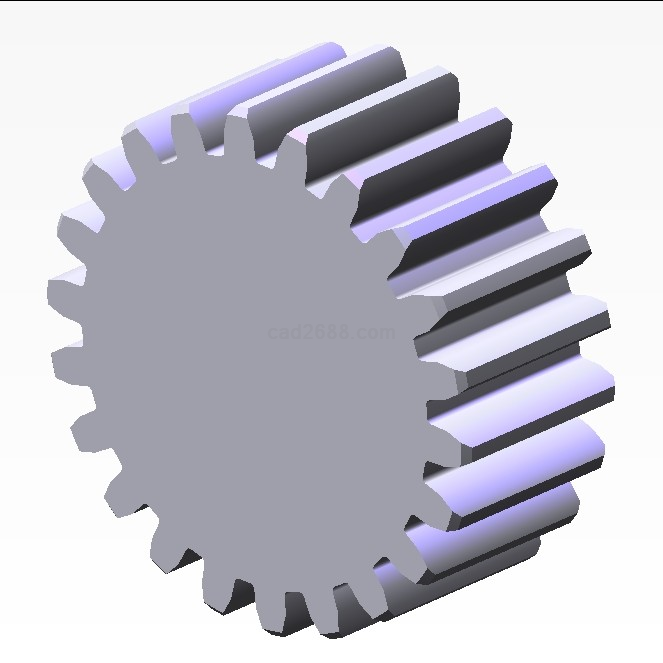

            渐开线齿轮设计计算说明书



:下文中说明文字"根据表..."均是指<<齿轮手册>>中的相关表格

已知条件:增速齿轮

         齿轮传递功率 P=3300kW

         小轮轴转速 n1=11600r/min

         传动比 i=1.6

         工作时间:50000小时。

         渐开线圆柱齿轮标准齿条齿廓        GB/T1356-2001


         渐开线圆柱齿轮模数                GB/T1357-1987


         渐开线圆柱齿轮承载能力计算方法    GB/T3480-1997


         胶合承载能力校核计算              GB/Z6413.2-2003


         精度等级:       GB/T 10095.1-2001 10095.2-2001




一、确定齿轮类型

    标准斜齿轮,齿轮配合为外啮合传动。



二、选择材料

    小齿轮:50SiMn,调质,HB=207255

    大齿轮:42SiMn,调质,HB=196255

    根据图2.5-14(a)和图2.5-43(a),取σHlim1=1350 MPa,σHlim2=1350 MPa,σFlim1=360 MPa,σFlim2=360 MPa

    齿面粗糙度Rz1=3.2 μmRz2=3.2 μm

    齿根表面粗糙度Rz1=10 μmRz2=10 μm

    大、小齿轮设计修缘量Ca1=30 μmCa2=30 μm

    油浴润滑,ν50=20 mm^2/s,胶合承载能力为FZG7级。



三、初步确定主要参数

  1.按接触强度初步确定中心距a(根据表2.5-1

    系数Aa:螺旋角β=812°,根据表2.5-2,对于钢对钢的齿轮副Aa=476

    载荷系数k:取k=2

    齿宽系数φa:根据表2.5-4,φa=0.5

    小齿轮的名义转矩:T1=9549*P/n1=2717 N·m

    许用接触应力:σHlim=min{σHlim1,σHlim2}=1350 MPa

                  σHP=0.9*σHlim=1215.00 MPa

    计算:a=Aa*(u+1)*[(K*T1)/(Φa*u*бHP^2)]^(1/3)205.83 mm

    圆整为a=250 mm

  2.初步确定模数、齿数、螺旋角

    根据表2.1-1,取模数m=3.5 mm

    由表2.2-1的公式可导出

    初选β=12°

       Ζ1=2acosβ/[m*(u+1)]=53.74

    取Ζ1=54,Ζ2=u*Ζ1=86.40,取Ζ2=87

    Ζ2经圆整后,齿数比发生了变化,实际齿数比为u=Ζ2/Ζ1=1.611

    精算β=arccos[m*(Ζ2+Ζ1)/2a]=9°1455



四、其他几何参数的计算(根据表2.2-1

  1.分度圆压力角

    αn=20°0000

  2.齿顶高系数

   hanˇ=1

  3.顶隙系数

   cnˇ=0.25

  4.齿宽

   b1=140 mmb2=140 mm

  5.齿数比

   u=Ζ2/Ζ1=1.611

  6.分度圆直径

   d1=mn*Ζ1/cosβ=191.489 mm

   d2=mn*Ζ2/cosβ=308.511 mm

  7.基圆直径

    αt=arctan(tanαn/cosβ)=20°1432

   db1=d1*cosαt=179.662 mm

   db2=d2*cosαt=289.457 mm

  8.齿顶高

   ha1=ha2=hanˇ*mn=3.500 mm

  9.齿根高

   hf1=hf2=(hanˇ+cnˇ)*mn=4.375 mm

  10.全齿高

   h1=h2=ha1+hf1=ha2+hf2=7.875 mm

  11.齿顶圆直径

   da1=d1+2*ha1=198.489 mm

   da2=d2+2*ha2=315.511 mm

  12.齿根圆直径

   df1=d1-2*hf1=182.739 mm

   df2=d2-2*hf2=299.761 mm

  13.齿顶压力角

    αat1=arccos(db1/da1)=25°924

    αat2=arccos(db2/da2)=23°2652

  14.端面重合度

    α′t=αt

    εα=[Ζ1(tanαat1-tanα′t)+Ζ2(tanαat2-tanα′t)]/2π=1.767

  15.轴向重合度

    εβ=b*sinβ/(π*mn)=2.046b=min{b1b2}

  16.总重合度

   εγ=εα+εβ=3.813

  17.当量齿数

   Ζv1=Ζ1/(cosβb^2*cosβ)=55.988

   Ζv2=Ζ2/(cosβb^2*cosβ)=90.203



五、齿厚测量尺寸的计算

  1.公法线长度

    跨齿数:Ζ1=Ζ1*invαt/invαn=56.06

           Ζ2=Ζ2*invαt/invαn=90.31

           k1=αn*Ζ1/180°+0.5=6.73

           k2=αn*Ζ2/180°+0.5=10.53

           k1=7k2=11

   Wk1=Wk1ˇ*mn=cosαn*[π(k1-0.5)+Ζ1*invαn]*mn=69.9088 mm

   Wk2=Wk2ˇ*mn=cosαn*[π(k2-0.5)+Ζ2*invαn]*mn=112.9178 mm

  2.分度圆弦齿厚、弦齿高

    弦齿厚:s1¨=mn*Ζv1*sin(π/2Ζv1)=5.4971 mm

           s2¨=mn*Ζv2*sin(π/2Ζv2)=5.4975 mm

    弦齿高:h1¨=ha1+0.5*mn*Ζv1*[1-cos(π/2Ζv1)]=3.5386mm

           h2¨=ha2+0.5*mn*Ζv2*[1-cos(π/2Ζv2)]=3.5239 mm

  3.固定弦齿厚、弦齿高

    弦齿厚:sc1¨=0.5*π*mn*cosαn^2=4.8547 mm

           sc2¨=0.5*π*mn*cosαn^2=4.8547 mm

    弦齿高:hc1¨=ha1-π*mn*sin(2αn)/8=2.6165 mm

           hc2¨=ha2-π*mn*sin(2αn)/8=2.6165 mm

  4.量柱(球)直径、量柱(球)跨距

    量柱(球)直径:dp1=1.68*mn=5.8800 mm

                    dp2=1.68*mn=5.8800 mm

    量柱(球)中心的渐开线端面压力角:

                    invαMt1=invαt+dp1/(mn*Ζ1*cosαn)-π/2Ζ1,αMt1=21°481

                    invαMt2=invαt+dp2/(mn*Ζ2*cosαn)-π/2Ζ2,αMt2=21°1419

    量柱(球)跨距:M1=d1*cosαt/cosαMt1+dp1=155.2486 mm

                    M2=d2*cosαt*cos(π/2Ζ2)/cosαMt2+dp2=245.5618mm



六、接触疲劳强度的校核

  1.名义切向力

   Ft=2000T1/d1=28373 N

  2.使用系数(根据表2.5-7

    ΚA=1.25,因为增速传动乘以1.1,得ΚA=1.375

  3.动载系数(根据表2.5-11

    计算单对齿刚度和啮合刚度(根据表2.5-32

       理论修正值:Cm=0.8

       轮坯结构系数:实心齿轮CR=1

       基本齿廓系数:CB1=[1+0.5*(1.2-hfp1/mn)]*[1-0.02*(20°-αn)]=0.97

                     CB2=[1+0.5*(1.2-hfp2/mn)]*[1-0.02*(20°-αn)]=0.97

                      CB=(CB1+CB2)/2=0.97

       齿轮柔度的最小值:

                      q=0.04723+0.15551/Ζv1+0.25791/Ζv2=0.05287 (mm·μm)/N

       单对齿刚度理论值:Cth=1/q=18.92 N/(mm·μm)

                      ξ=2*E1*E2/(E1+E2)=1.00

       单对齿刚度:c=ξ*Cth*Cm*CR*CB*cosβ=14.5623 N/(mm·μm)

       啮合刚度:cr=(0.75*εα+0.25)*c=22.9392 N/(mm·μm)

    计算临界转速比(根据表2.5-12

       平均直径:dm1=(da1+df1)/2=190.614mm

                  dm2=(da2+df2)/2=307.636 mm

       轮缘内腔直径比:q1=Di1/dm1=0.000

                        q2=Di2/dm2=0.000

       转动惯量:I1=πρ1*b1*(1-q1^4)*dm1^4/32=1415277.860kg·mm^2

                 I2=πρ2*b2*(1-q2^4)*dm2^4/32=9602209.037 kg·mm^2

       当量质量:m1=I1/(b1*rb1^2)=1.253kg/mm

                  m2=I2/(b2*rb2^2)=3.274 kg/mm

       诱导质量:mred=m1*m2/(m1+m2)=0.9061kg/mm

       临界转速:nE1=30000/(πΖ1)*(cr/mred)^0.5=889.778 r/min

       临界转速比:N=n1/nE1=13.037

    计算齿廓跑合量(根据表2.5-30

       ya1=160/σHlim1*fpb2=0.711 μm

       ya2=160/σHlim2*fpb2=0.711 μm

       ya=(ya1+ya2)/2=0.806 μm

    计算系数BpBfBk(根据表2.5-16

       有效基节偏差:fpbeff=fpb2-yp=fpb2-ya=5.194μm

       有效齿形公差:ffeff=ff2-yf=ff2-ya=6.194μm

       设计修缘量:Ca=(Ca1+Ca2)/2=30.000μm

       Bp=c*fpbeff/(Ft*ΚA/b)=0.271

       Bf=c*ffeff/(Ft*ΚA/b)=0.324

       Bk=|1-c*Ca/(Ft*ΚA/b)|=0.568

    计算系数Cv(根据表2.5-15

       εγ>2,取Cv1=0.32

                   Cv2=0.57/(εγ-0.3)=0.162

                   Cv3=0.096/(εγ-1.56)=0.043

                   Cv4=(0.57-0.05*εγ)/(εγ-1.44)=0.160

                   Cv5=0.47

                   Cv6=0.12/(εγ-1.74)=0.058

       εγ>2.5,取Cv7=1.0

    N1.5,属于超临界区

   Κv=Cv5*Bp+Cv6*Bf+Cv7=1.1785

  4.齿向载荷分布系数(根据表2.5-18

    计算加工、安装误差产生的啮合齿向误差分量

       装配时进行检验调整,fma=0.5*Fβ1=6.000 μm

    取小齿轮结构系数(根据表2.5-21

       刚性,Κ′=0.48

    计算小齿轮结构尺寸系数(根据表2.5-22

       通过该对齿轮的功率Κ=100

       B=1+2*(100-Κ)/Κ=1.000

       γ=[|B+Κ′*l*s/d1^2*(d1/dsh)^4-0.3|+0.3]*(b/d1)^2=0.550 (μm·mm)/N

    计算单位载荷作用下的啮合齿向误差(根据表2.5-20

       一般齿轮fsh0=0.023*γ=0.013 (μm·mm)/N

    综合变形产生的啮合齿向误差分量fsh=(Ft*ΚA*ΚV/b)*fsh0=4.157 μm

    初始啮合齿向误差:

       受载时接触不良Fβx=1.33*fsh+fma=11.529 μm

    计算齿向跑合系数(根据表2.5-23

       xβ1=1-320/σHlim1=0.763 μm

       xβ2=1-320/σHlim2=0.763 μm

       xβ=(xβ1+xβ2)/2=0.763 μm

    跑合后啮合齿向误差Fβy=Fβx*xβ=8.796 μm

   ΚHβ=1+0.5*Fβy*cr/(Ft*ΚA*ΚV/b)=1.3072

  5.齿间载荷分配系数(根据表2.5-29

   FtH/b=Ft*ΚA*ΚV*ΚHβ/b=429.291 N

   ΚHα=0.9+0.4*[2*(εγ-1)/εγ]^0.5*cr*(fpb-ya)/(FtH/b)=1.0349

  6.节点区域系数

    基圆螺旋角βb=arccos{[1-(sinβ*cosαn)^2]^0.5}=8°4111

    ΖH=[2*cosβb*cosα′t/(cosαt^2*sinα′t)]^0.5=2.4641

  7.弹性系数

   ΖE={1/π[(1-ν1^2)/E1+(1-ν^2)/E2]}^0.5=189.81 MPa^0.5

  8.重合度系数(根据表2.5-35

   Ζε=(1/εα)^0.5=0.7523

    经验算:ΚHα≤εγ/(εα*Ζε^2)

  9.螺旋角系数

   Ζβ=(cosβ)^0.5=0.9935

  10.单对齿啮合系数(根据表2.5-33

    直齿轮参数M1=tanα′/{[(da1^2/db1^2-1)^0.5-2π/Ζ1]*[(da2^2/db2^2-1)^0.5-(εα-1)*2π/Ζ2]}^0.5=1.0087

   ΖB=1

   ΖD=1

  11.寿命系数(根据表2.5-40

    NL1=n1*L=34800000000

    NL2=NL1/u=21600000000

    ΖNT1=(5*10^7/NL1)^0.0306=0.8185

    ΖNT2=(5*10^7/NL2)^0.0306=0.8305

  12.润滑剂系数(根据表2.5-36

     σHlim11200 MPa,取σHlim1=1200 MPaCZL1=σHlim1/4375+0.6357=0.910

    ΖL1=CZL1+4*(1.0-CZL1)/(1.2+80/ν50)^2=0.9233

     σHlim21200 MPa,取σHlim2=1200 MPaCZL2=σHlim2/4375+0.6357=0.910

    ΖL2=CZL2+4*(1.0-CZL2)/(1.2+80/ν50)^2=0.9233

  13.速度系数(根据表2.5-36

     σHlim11200 MPa,取σHlim1=1200 MPaCZV1=0.85+(σHlim1-850)/350*0.08=0.930

    ΖV1=CZV1+2*(1.0-CZV1)/(0.8+32/ν)^0.5=1.0650

     σHlim21200 MPa,取σHlim2=1200 MPaCZV2=0.85+(σHlim2-850)/350*0.08=0.930

    ΖV2=CZV2+2*(1.0-CZV2)/(0.8+32/ν)^0.5=1.0650

  14.粗糙度系数(根据表2.5-37

     节点处曲率半径:ρ1=0.5*db1*tanα′t=33.126 mm

                     ρ2=0.5*db2*tanα′t=53.371 mm

     节点处诱导曲率半径:ρred=ρ1*ρ2/(ρ1+ρ2)=20.440 mm

     相对平均表面粗糙度:Rz10=(Rz1+Rz2)/2*(10/ρred)^(1/3)=2.521

     σHlim11200 MPa,取σHlim1=1200 MPaCZR1=0.32-0.0002*σHlim1=0.080

    ΖR1=(3/Rz10)^CZR1=1.0140

     σHlim21200 MPa,取σHlim2=1200 MPaCZR2=0.32-0.0002*σHlim2=0.080

    ΖR2=(3/Rz10)^CZR2=1.0140

  15.齿面工作硬化系数

    HB470HBW,取HB=470

    ΖW1=ΖW2=1.2-(HB-130)/1700=1

  16.尺寸系数(根据表2.5-41

    ΖX1=1.0000

    ΖX2=1.0000

  17.最小安全系数

     根据表2.5-42,取SHmin=1.60SFmin=2.00

  18.计算接触应力(表2.5-6

    бH0=ΖHΖEΖεΖβ[Ft/(d1*b)·(u+1)/u]^0.5=457.83 MPa

    бH1=ΖB*бH0*(ΚAΚvΚHβΚHα)^0.5=693.96 MPa

    бH2=ΖD*бH0*(ΚAΚvΚHβΚHα)^0.5=687.98 MPa

  19.许用接触应力(表2.5-6

    бHP1=бHG1/SHmin=бHlim1*ΖNT1ΖL1ΖV1ΖR1ΖW1ΖX1/SHmin=688.59 MPa

    бHP2=бHG2/SHmin=бHlim2*ΖNT2ΖL2ΖV2ΖR2ΖW2ΖX2/SHmin=698.69 MPa

     由以上计算可知:бH1>бHP1,小齿轮的接触强度不满足要求

                     бH2≤бHP2,大齿轮的接触强度满足要求。

  20.接触强度计算安全系数(表2.5-6

    SH1=бHG1/бH1=1.59

    SH2=бHG2/бH2=1.62



七、弯曲疲劳强度的校核

  1.齿向载荷分布系数

   N=(b/h)^2/[1+(b/h)+(b/h)^2]b/h取大小齿轮中的小值。

   ΚFβ=ΚHβ^N=1.2877

  2.齿间载荷分配系数(根据表2.5-44

   ΚFα=ΚHα=1.0660

  3.齿形系数(根据表2.5-45

   (1).小齿轮

       Spr1=pr1-q1

       E1=πmn/4-hfp1*tanαn+Spr1/cosαn-(1-sinαn)*ρfp1/cosαn=0.2252 mm

       G1=ρfp1/mn-hfp1/mn=-0.8700

       βb=arccos{[1-(sinβcosαn)^2]^0.5}=8°4111

       H1=2/ΖV1*(π/2-E1/mn)-π/3=-0.9934

       θ1=(2G1/ΖV1)*tanθ1-H1,得θ1=54°2538

       SFn1/mn=ΖV1*sin(π/3-θ1)+3^(1/3)*(G1/cosθ1-ρfp1/mn)=2.1886

       ρF1/mn=ρfp1/mn+2*G1^2/[cosθ1*(ΖV1*cosθ1^2-2*G1)]=0.5058

       εαV=εα/cosβb^2=1.8082

       dV1=mn*ΖV1=195.9580 mm

       dbV1=dV1*cosαn=184.1403 mm

       daV1=dV1+da1-d1=202.9580 mm

       deV1=2*{[((daV1/2)^2-(dbV1/2)^2)^0.5-π*mn*cosαn*(εαV-1)]^2+(dbV1/2)^2}^0.5=196.5194mm

       αeV1=arccos(dbV1/deV1)=20°2642

       γe1=(π/2)/ΖV1+invαn-invαeV1=1°3250

       αFeV1=αeV1-γe1=18°5352

       hFe1/mn=[(cosγe1-sinγe1*tanαFeV1)*deV1/mn-ΖV1*cos(π/3-θ1)-G1/cosθ1+ρfp1/mn]/2=0.8806

       УF1=6*(hFe1/mn)*cosαnFeV1/[(SFn1/mn)*cosαn]=1.1105

   (2).大齿轮

       Spr2=pr2-q2

       E2=πmn/4-hfp2*tanαn+Spr2/cosαn-(1-sinαn)*ρfp2/cosαn=0.2252 mm

       G2=ρfp2/mn-hfp2/mn=-0.8700

       βb=arccos{[1-(sinβcosαn)^2]^0.5}=8°4111

       H2=2/ΖV2*(π/2-E2/mn)-π/3=-1.0138

       θ2=(2G2/ΖV2)*tanθ2-H2,得θ2=56°2517

       SFn2/mn=ΖV2*sin(π/3-θ2)+3^(1/3)*(G2/cosθ2-ρfp2/mn)=2.2475

       ρF2/mn=ρfp2/mn+2*G2^2/[cosθ2*(ΖV2*cosθ2^2-2*G2)]=0.4733

       εαV=εα/cosβb^2=1.8082

       dV2=mn*ΖV2=315.7105 mm

       dbV2=dV2*cosαn=296.6708 mm

       daV2=dV2+da2-d2=322.7105 mm

       deV2=2*{[((daV2/2)^2-(dbV2/2)^2)^0.5-π*mn*cosαn*(εαV-1)]^2+(dbV2/2)^2}^0.5=316.5102mm

       αeV2=arccos(dbV2/deV2)=20°2338

       γe2=(π/2)/ΖV2+invαn-invαeV2=0°5640

       αFeV2=αeV2-γe2=19°2659

       hFe2/mn=[(cosγe2-sinγe2*tanαFeV2)*deV2/mn-ΖV2*cos(π/3-θ2)-G2/cosθ2+ρfp2/mn]/2=0.9094

       УF2=6*(hFe2/mn)*cosαnFeV2/[(SFn2/mn)*cosαn]=1.0839

  4.应力修正系数

    齿根危险截面处齿厚与弯曲力臂的比值

       L1=SFn1/hFe1

       L2=SFn2/hFe2

    齿根圆角参数

       qs1=SFn1/(2*ρF1)

       qs2=SFn2/(2*ρF2)

   УS1=(1.2+0.13*L1)*qs1^[1/(1.21+2.3*L1)]=2.1862

   УS2=(1.2+0.13*L2)*qs2^[1/(1.21+2.3*L2)]=2.2785

  5.重合度系数

   Уε=0.25+0.75/εαV=0.6648

  6.螺旋角系数

    εβ>1,取εβ=1

   Уβ=1-εβ*β/120°=0.9229

  7.试验齿轮的应力修正系数

    使用本方法给出的бFlim值计算时,取УST=2.0

  8.寿命系数(根据表2.5-50

   УNT1=(3000000/NL1)^0.02=0.8293

   УNT2=(3000000/NL2)^0.02=0.8372

  9.相对齿根圆角敏感系数

    根据表2.5-51,得ρ′1=0.0030 mm

   Χˇ=(1+2*qs1)/5=1.0654

    ΧˇT=(1+2*qST)/5=1.2(qST=2.5)

    УδrelT1=[1+(ρ′1*Χˇ)^0.5]/[1+(ρ′1*ΧˇT)^0.5)]=0.9967

    根据表2.5-51,得ρ′2=0.0030 mm

   Χˇ=(1+2*qs2)/5=1.1497

    ΧˇT=(1+2*qST)/5=1.2(qST=2.5)

    УδrelT2=[1+(ρ′2*Χˇ)^0.5]/[1+(ρ′2*ΧˇT)^0.5)]=0.9988

  10.相对齿根表面状况系数(根据表2.5-53

     УRrelT1=1.674-0.529*(Rz1+1)^0.1=1.0017

     УRrelT2=1.674-0.529*(Rz2+1)^0.1=1.0017

  11.尺寸系数(表2.5-54

    mn5 mm,取mn=5 mm,УX1=1.03-0.006*mn=1.0000

    mn5 mm,取mn=5 mm,УX2=1.03-0.006*mn=1.0000

  12.计算齿根应力(根据表2.5-43

    бF01=Ft/(b*mn)·УF1УS1Уβ=129.74 MPa

    бF02=Ft/(b*mn)·УF2УS2Уβ=131.98 MPa

    бF1=бF01·ΚAΚVΚFβΚFα=288.59 MPa

    бF2=бF02·ΚAΚVΚFβΚFα=293.57 MPa

  13.许用齿根应力(根据表2.5-43

    бFP1=бFG1/SFmin=бFlim1УSTУNT1УδrelT1УRrelT1УX1/SFmin=298.07 MPa

    бFP2=бFG2/SFmin=бFlim2УSTУNT2УδrelT2УRrelT2УX2/SFmin=301.54 MPa

     由以上计算可知:бF1≤бFP1,小齿轮的弯曲强度满足要求

                     бF2≤бFP2,大齿轮的弯曲强度满足要求。

  14.弯曲强度计算安全系数(根据表2.5-43

    SF1=бFG1/бF1=2.07

    SF2=бFG2/бF2=2.05



  八、胶合承载能力校核(GB/Z 6413.2-2003)

  1.螺旋线系数ΚBγ

    由于εγ≥3.5,取ΚBγ=1.3

  2.单位齿宽载荷ωBt

    齿向载荷分布系数ΚBβ=ΚHβ=1.3072

    齿间载荷分配系数ΚBα=ΚHα=1.0660

   ωBt=ΚAΚVΚBβΚBα*Ft/b=594.9 N/mm

  3.平均摩擦系数μmc

    沿齿廓方向的齿面轮廓算术平均偏差

       Ra=0.5*(Rz1/6.0+Rz2/6.0)=0.53 μm

    润滑油在油温下的动力粘度,取ηoil=v*ρ_rhy=0.000 mPa·s

    节点处线速度之和

       νΣc=2νtanα′t*cosαt=80.4808 m/s

    节点处相对曲率半径

       ρredc=u/(u+1)^2*a*sinα′t/cosβb=20.6770 mm

    粗糙度系数

       ΧR=2.2*(Ra/ρredc)^0.25=0.8817

    润滑剂系数

       ΧL=1.0

   μmc=0.045*[ωBt*KBy/(νΣc*ρredc)]^0.2*ηoil^(-0.05)*ΧR*ΧL=0.0369

  4.热闪系数ΧM

    热啮系数:Bm1=(λM1*c1*ρ1)^0.5=13.7815

                Bm2=(λM2*c2*ρ2)^0.5=13.7815

    啮合线上的参数Г=0

   ΧM={2/[(1-ν1^2)/E1+(1-ν2^2)/E2]}^0.25*((1+Г)^0.5+(1+Г/u)^0.5)/(Bm1*(1+Г)^0.5+Bm2*(1+Г/u)^0.5)

   =50.0506 K·N^(-0.75)·S^0.5·m^(-0.5)·mm

  5.小轮齿顶几何系数ΧBE

    ρE1=0.5*(da1^2-db1^2)^0.5=42.1884

   ρE2=a*sinαt'-ρE1=44.3088

   ΧBE=0.51*(u+1)^0.5*(ρE1^0.5-(ρE2/u)^0.5)/(ρE1*|ρE2|)^0.25=0.1537

  6.啮入系数ΧQ

    齿顶重合度:ε1=Ζ1/2π*{[(da1/db1)^2-1]^0.5-tanα′t}=0.8670

                ε2=Ζ2/2π*|[(da2/db2)^2-1]^0.5-tanα′t|=0.8995

   εf=ε1  εa=ε2

    由于εf1.5*εa,取ΧQ=1

  7.齿顶修缘系数Χca

    计算用齿顶修缘量

       Ceff=Ka*Ft/b/cr=12.1479 μm

       Ca=Ceff=12.1479 μm

   Χca=1+(0.06+0.18(Ca/Ceff))*ε2+(0.02+0.69*(Ca/Ceff))*ε2^2=1.0698

  8.重合度系数Χε

       εa=ε1+ε2=1.7665 μm

       Χε=[0.7*(ε1^2+ε2^2)-0.22*εα+0.52-0.6*ε1*ε2]/(2*εα*ε1)=0.2467

  9.材料焊合系数

    焊合系数ΧW=1.00

   Χwt=1

    相对焊合系数Χwrelt=Χw/Χwt=1.00

  10.试验齿轮的本体温度θMT和积分平均温升θflainT

    FZG胶合载荷级相应的试验齿轮的小齿轮转矩T1t=3.726*(FZG胶合载荷级)^2=182.5740 N·m

     θflaintTFZG7

     θMT=80+0.23*T1t*ΧL=121.9920

     润滑油在40℃时的名义运动黏度υ40=33.5000 mm^2/s

     θflainT=0.2*T1t*(100/υ40)^0.02*ΧL=37.3223

  11.润滑系数

     油浴润滑时,ΧS=1.0

  12.积分温度E点瞬时温升

     压力角系数Χαβ=1

     跑合系数(假定已经充分跑合)ΧE=1

     啮合系数Χmp=1

     小轮齿顶的闪温θflaE

       θflaE=μmc*ΧM*ΧBE*Χαβ*(KBy*ωBt)^0.75*ν^0.5/(|a|)^0.25*ΧE/(ΧQ*Χca)=105.5389

     积分平均温升:θflaint=θflaE*Χε=26.0365

     本体温度:θM=θoil+0.7*Χmp*θflaint*Χs=68.2255

     积分温度:θint=θM+1.5*θflaint=107.2802

  13.胶合温度θints

     θints=θMT+Χwrelt*1.5*θflaintT=177.9754

  14.安全系数Sints

    Sints=θints/θint=1.659

     Ssmin=1.8Sints Ssmin, 不满足胶合承载能力要求。


会员共享其它计算如下:

渐开线齿轮几何尺寸计算(外啮合)
渐开线齿轮几何尺寸计算(内啮合)
齿条齿轮几何计算
外啮合齿轮总变位系数
圆锥齿轮几何尺寸计算
圆弧齿轮几何尺寸计算
渐开线函数IINV
V带轮传动计算
同步带轮参数计算(周节制)
链轮参数计算
蜗轮蜗杆几何尺寸计算
螺栓链接设计
四连杆机构运动分析
圆柱螺旋拉伸弹簧几何尺寸计算
圆柱螺旋压缩弹簧几何尺寸计算
材料重量计算
键计算
普通平键设计
矩形花键设计
渐开线花键设计
轴承设计
滚动轴承设计(化工版)
滚动轴承设计(机工版)
成对安装轴承设计计算
滑动轴承设计
圆柱过盈连接
圆锥过盈连接
减速机选型
圆柱齿轮减速机选型
CW型减速机选型
QJ型起重机减速机选型
三环减速器选型
电动机选型
公差配合查询
形位公差查询

渐开线齿轮设计(一般算法)
渐开线齿轮设计(简化算法)
渐开线行星齿轮设计计算
直齿锥齿轮传动设计
弧齿锥齿设计
克林根贝尔制摆线齿锥齿轮传动设计
奥利康制摆线齿锥齿轮传动设计
普通平带传动设计
V带传动设计(普通V带)
V带传动设计(窄V带)
同步带轮传动设计(周节制)
同步带轮传动设计(圆弧齿轮)
链传动设计
滚子链传动验算
涡轮蜗杆传动设计
直廓环面蜗杆传动设计
包络环面蜗杆传动设计
圆弧圆柱蜗杆传动设计
凸轮机构设计
滚动螺旋传动设计
滑动螺旋传动设计
摩擦轮传动
轴设计
圆柱螺旋拉伸弹簧设计
圆柱螺旋压缩弹簧设计
蝶形弹簧设计
扭转弹簧设计
板弹簧设计计算

常用几何体的面积、体积、重心位置计算
动力学基本公式
一般物体旋转时转动惯量
常用旋转体零件的飞轮矩
各种截面的力学特性
杆件计算
不同形状截面中性轴的曲率半径值
受载荷梁的内力及变位计算
单跨钢架计算公式
接触应力计算公式
冲击载荷计算
平板弯曲计算
梁稳定性
平板的临界载荷
焊缝强度的计算
平面机构的受力分析
硬度与强度换算经验公式
凸轮机构基本运动规律的方程式
凸轮机构常用组合运动规律的方程式
分度凸轮机构常用运动规律的曲线图形与计算公式
铆钉链接的强度计算
板弹簧和片弹簧计算
柱的柱顶反力与位移计算
等截面钢架内力计算
初选电动机功率
液压缸公式计算
渐开线齿轮公式计算


  • 化工
  • 机械
  • 电气
  • 建筑
  • 更多

京公网安备 11011102002233号
