本产品为0元购产品,注册会员后,即可免费购买下载0元购产品,在订单详细信息中点击下载链接,下载该文件!

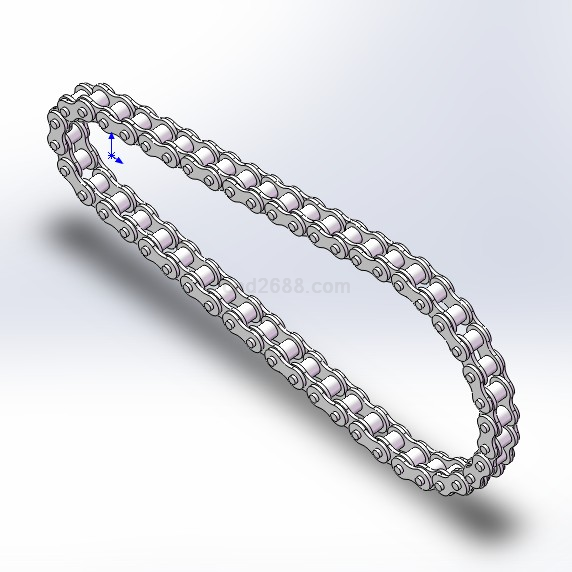

用于Solidworks2009-2014中的链条模型生成宏程序,已经在多个Solidworks版本上测试,均可使用。在这里面要说明一下,Solidworks2009-2014中生成的链条零部件绷紧的形式,不可以添加涨紧轮的。效果如图:



Solidworks2009-2014链条模型生成宏程序使用方法,我们以Solidworks2014版为例。

1、启动Solidworks2014,新建一个零件文件,直接拖入“链条设计.swp”即可

2、接下来会弹出链条参数化设计对话框,在链号选择中我们可以选择16种型号的链条,另外可以选择小链轮和大链轮的齿数,以及链轮中心距,另外还可以选择是否生成单排、双排、和三排等。

5、下一步之后确认输入的参数是否正确,点击上一步是修改相应参数,点击确定是开始创建链条CAD模型
