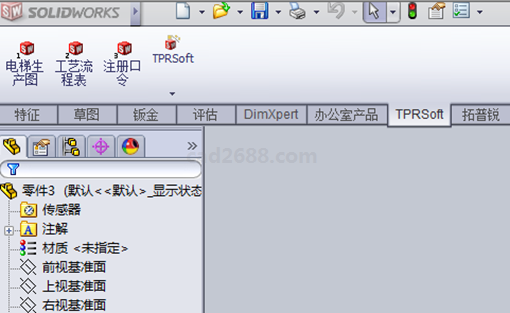

拓普锐电梯生产图软件详解 《拓普锐电梯生产图软件》是本公司专为电梯企业开发的电梯生产图软件系统。软件是基于SOLIDWORKS以上版本开发,使用C#开发语音,采用可视化操作界面,工程师只需参依据电梯客户的基本要求输入相应数据,软件就能迅速生成按真实尺寸绘制的完整、规范的生产图纸。软件内置了大量的计算功能,能够对输入的数据进行合法化检查,最大程度的减少因人为因素造成的设计错误。 拓普锐电梯生产图软件详解内容如下: 在电梯井道图绘制的过程中,不同的厂家数据是不同的,我们现在就结合林肯电梯厂的生产图软件数据为例,详细讲解《拓普锐电梯生产图软件》林肯项目的完成内容。 1. 《拓普锐电梯生产图软件》软件是基于Solidworks2000以上版本开发完成,点击桌面图标,启动林肯电梯生产图系统软件后,系统自动加载到Solidworks中生成功能图标,如下图。 ![SCT01.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/2bd2e88e-4d44-4ea4-9932-2b989b5a8b71.png)

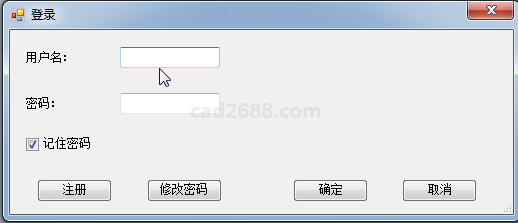

2.软件采取授权使用模式,由厂家管理员对软件的使用工程师授权。当点击电梯生产图软件功能后,会弹出如下登录名和密码,登录后即可完成画图。 ![SCT02.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/25974e48-de85-41f5-9868-a26529b69987.png)

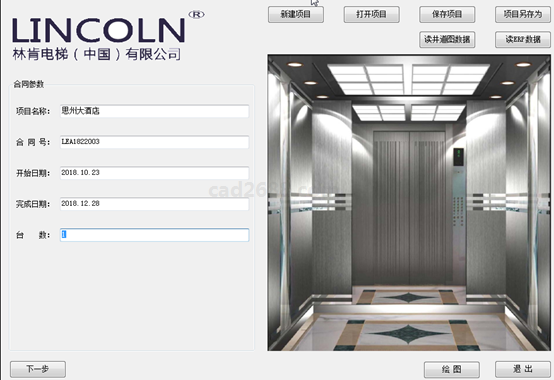

3.授权用户登录后,便弹出如下合同参数界面,用户可以输入项目名称、合同号、开始日期、完成日期、台数等信息。 ![SCT03.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/8520c5cd-8c70-49ed-924a-22274e132699.png)

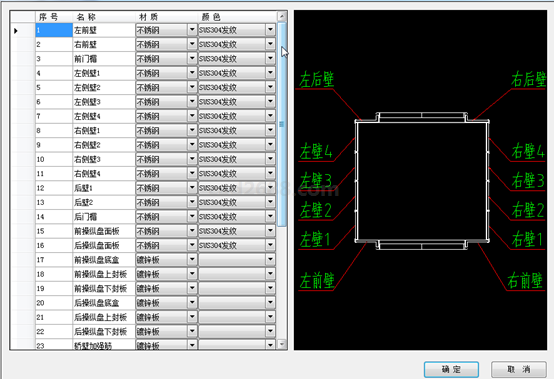

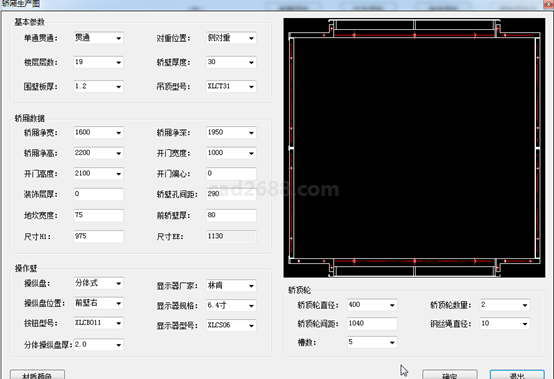

4.点击下一步或图片会弹出轿厢生产图参数界面,可以选择填入梯型、对重位置、层数、轿壁厚度、围壁板厚、吊顶型号、轿厢数据、操纵盘方式、操纵盘位置、显示设备型号、材质颜色、轿顶轮参数等,如下图。 ![SCT04.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/f1228058-381f-40a1-bb72-729317958c95.png)
![SCT05.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/edbbdec7-61d6-4a38-aef7-cd42d4e03e50.png)
5.项目数据的重复利用,当轿厢生产图数据输入完成后,可以点击保存项目按钮,保存项目文件,下次可以直接读取该文件生成图形,也可以直接读取井道图数据填入参数(井道图是由我司定制开发的井道图软件系统)生成图形,还可以读取现有的ERP数据,如下图。 ![SCT03.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/e285911e-3408-43df-921b-64ac868bd3d4.png)

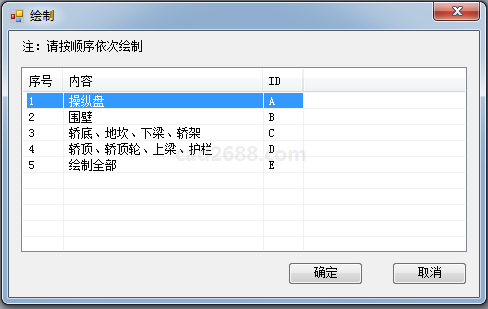

6.数据确定输入后,点击绘图按钮进入图纸类型选择界面,如下图。工程师可以根据绘图需要绘制零件级别的图纸,如操纵盘图纸生成、围壁图纸生成、轿底图纸生成、地坎图纸生成、下梁图纸生成、桥架图纸生成、轿顶图纸生成、轿顶轮图纸生成、上梁图纸生成、护栏图纸生成、或一键绘制全套图纸,完成绘图。 ![SCT06.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/d3c06b7f-0418-4d25-ab0b-66e67aca710b.png)

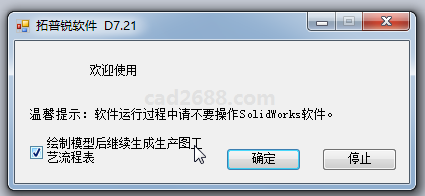

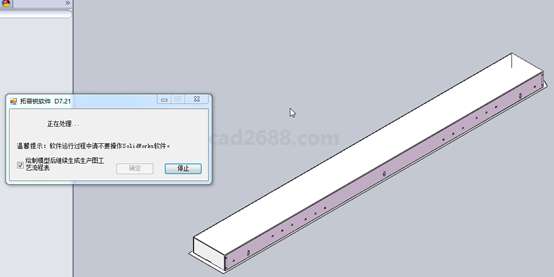

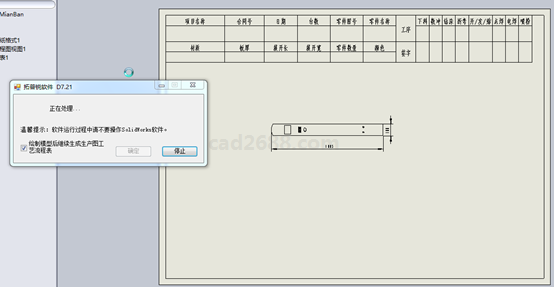

7.我们选择操纵盘图纸生成,点击确定后弹出绘制“模型后继续生成生产图工艺流程表”的选项,流程表是我们生成工程图后所需要的加工流程表,打上对勾,点击确定完成操纵盘的3D模型、展开图纸及工艺流程表的生成,如下图: ![SCT11.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/e4dc5643-1fd2-422c-b4c3-bf2b1227c934.png)
![SCT08.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/7f8c8638-c272-4b8f-8267-18c9bf5485a3.png)
![SCT09.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/b9ee6298-f39d-4735-81d7-84057fd3b61e.png)

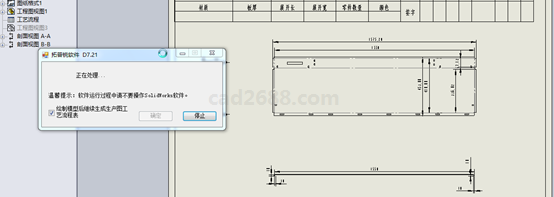

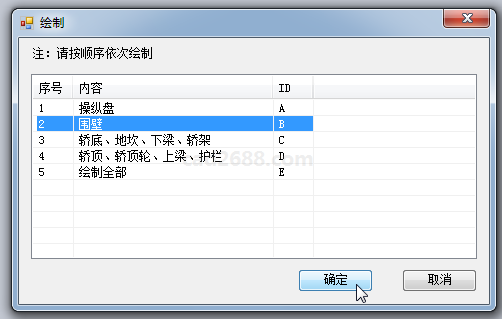

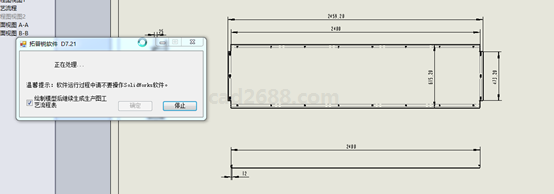

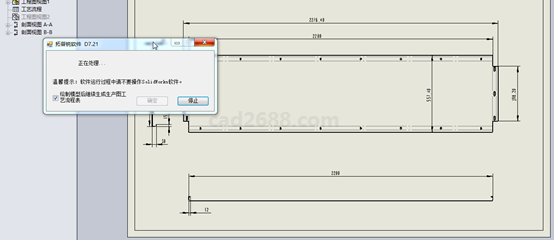

8.我们选择围壁图纸生成,点击确定后弹出绘制“模型后继续生成生产图工艺流程表”的选项,流程表是我们生成工程图后所需要的加工流程表,打上对勾,点击确定完成围壁的3D模型、展开图纸及工艺流程表的生成,如下图: ![SCT10.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/9f4fd667-d13c-4531-923c-c187b134d290.png)
![SCT11.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/5040b018-128b-4d24-942f-28e39da5393c.png)
![SCT12.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/77638205-4479-432d-8814-8a240ad4c388.png)
![SCT13.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/1b4767c3-9c77-4703-b95d-8ad49921cea6.png)
![SCT14.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/4bdd94f6-181e-4bd2-917a-4c52a715d79b.png)

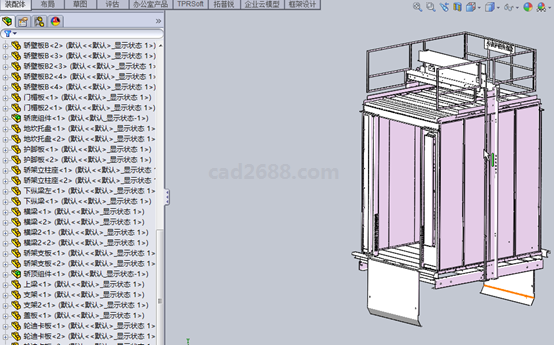

9.我们选择绘制全部图纸,选择绘制全部图纸选项,系统会自动生成三维总装图、零件三维模型、零件展开图、零件尺寸图、零件工艺表、生产任务单。生成完图纸后,系统提示文件放置位置,工程师可以指定自己的文件位置,系统自动创建。系统生成的展开尺寸图不但支持Solidworks格式,还可以生成AUTOCAD格式,如下图: 系统生成的3D三维模型 ![SCT15.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/6d53bc74-e34a-49b5-bcbd-9666320553df.png)

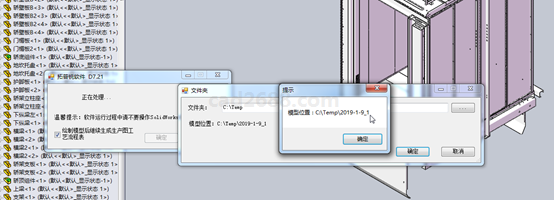

生成图形后,指定图纸保存位置 ![SCT16.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/71b38ef9-52bb-47f7-bc85-3282882f81f8.png)

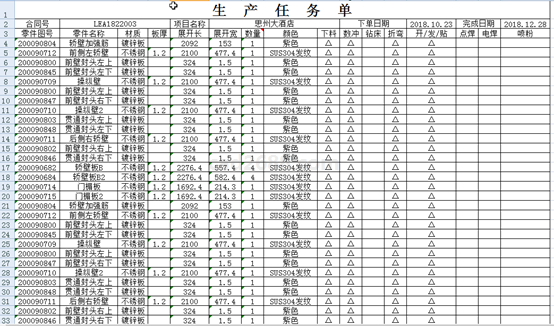

生产任务单是在EXLE表格中自动生成的,内容包括零件的材质、板厚、展开尺寸、数量、颜色、加工参数等。 ![SCT17.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/cb659932-fd71-4941-92ba-b94e307f3b28.png)

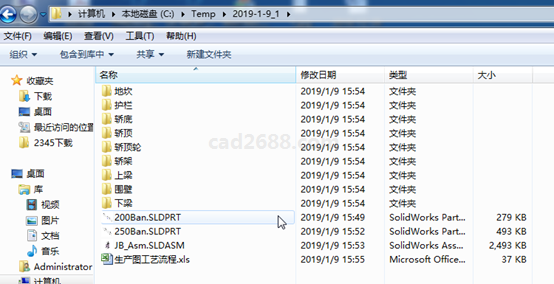

下图为在指定目录下生成的全部图纸文件。 ![SCT18.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/b4deff97-1f6b-4bdf-b387-481777952a28.png)

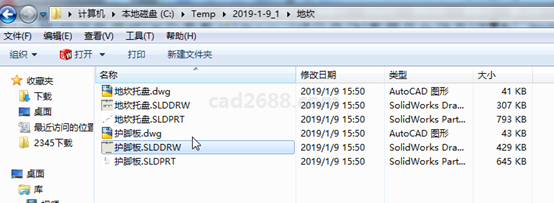

下图为地坎文件。 ![SCT19.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/0717b68c-3716-4293-a219-ce6e3d8efd60.png)
下图为轿架的图纸文件。 ![SCT20.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/9d9d766d-b771-4a56-84ba-34b625904b13.png)

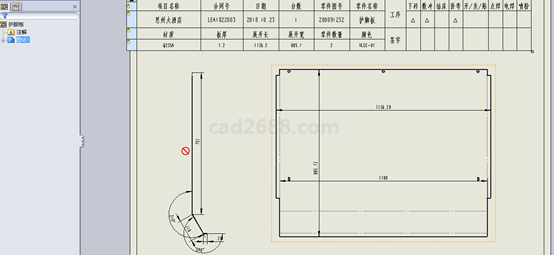

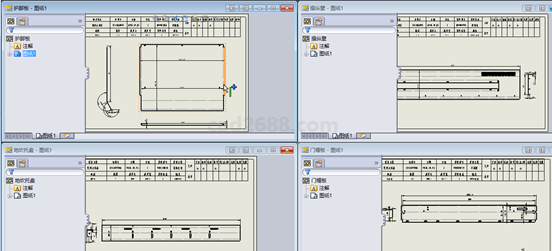

下图为护脚板、操纵臂、地坎托盘、门楣板的展开尺寸图。 ![SCT21.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/71d6492c-a21d-4a5e-a38b-832b8685c2b9.png)
![SCT22.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/2ee92339-13af-4aa5-a55a-f1d143e499a7.png)
![SCT23.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/70d6926b-3dbe-45c2-a190-464aeb9f69a5.png)

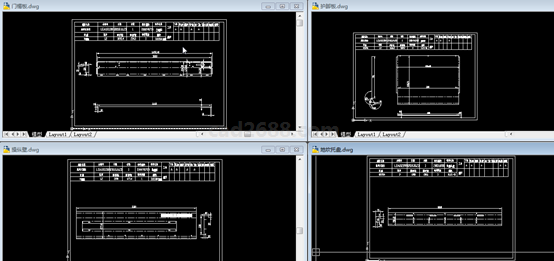

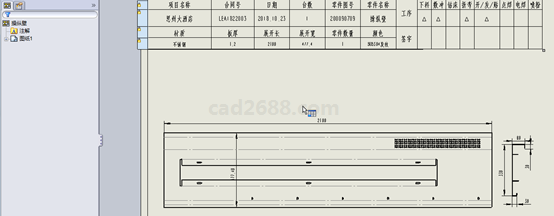

下图为自动转换成AUTOCAD格式的图形文件。 ![SCT24.png](http://www.cad2688.com/UEditor/net/upload/2019-11-20/4d5b42f6-2ba1-488c-97fe-867d75494ff5.png)
10.拓普锐生产图是完全符合客户实际生产需要的图纸,是按照厂家的加工数据生成的,不但图形生成准确快速,而且符合加工生产线的图形需要,批量高效的完成零件的加工、组装。
