6米喷房总装图CAD图形

商品编号: 6MPFZZTCADTX001

我要买:
分享到: 更多
  • 著作权介绍
  • 产品介绍
  • 视频展示
  • 购买评论
  • 产品问答
  • 购买须知
  • 试用下载

6米喷房总装图内容简介:

6米喷房总装图技术要求

1.侧板之间用M6x20自钻螺丝连接,间距约250mm;

2.顶板与骨架点焊连接;骨架与地面用180x130x8地脚板连接;骨架与水池直接焊接;

3.门及检修门安装后开关灵活;

4.喷漆室给水泵型号:GD80-21-5.5KW

管道泵(铸铁),管道及管件采用pvc,在现场定位;

5.水帘板安装后必须光滑平整、接口密实,接口焊缝需打磨抛光;水帘板的接口处需加支承条(扁铁30x30x3);

6.排水管、溢流管等在现场定位、开口、安装;

7.喷漆室内壁板折弯开口朝外,室内平整;均压室壁板折弯开口朝内,室外平整;

8.过滤棉铺设后压紧四周及接缝处,不能有缺口;

9.安装完毕后用玻璃胶抹平所有板块间的缝隙,保证不漏气、漏水;

10.排风机安装在处理室顶部,

11.喷漆室左右两侧对称;注均压层两侧不对称,

12.喷漆室安装完成后整体喷面漆,油漆颜色由客户选择。

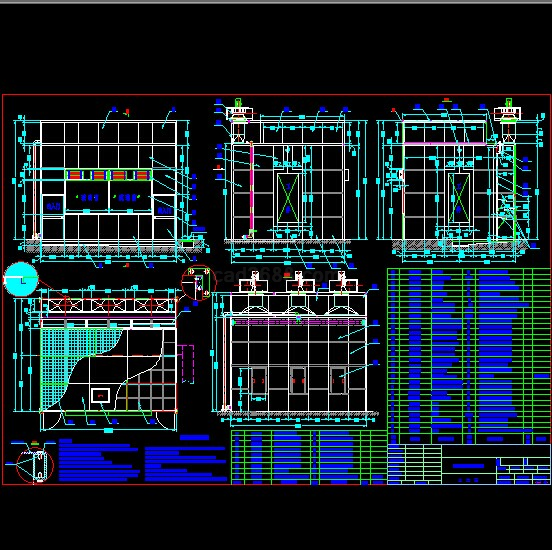

6米喷房总装图CAD图形如下:
