拓普锐三维CAD 2020 For SolidWorks


  1. 一、       软件名称及版本:

《拓普锐三维CAD》2020全面支持:SolidWorks2012、SolidWorks2013、SolidWorks2014、SolidWorks2015、SolidWorks2016、SolidWorks2017、SolidWorks2018、SolidWorks2020  32位或64位操作系统软件。

  1. 二、       软件目标:

《拓普锐三维CAD》2020软件经过数十年不断的追求,旨在为您提供更加专业的设计软件。拓普锐三维CAD2020是依据最新国家标准、 应用最新开发技术、采纳数万工程师的建议,深度开发而成的机械专业设计软件。主要是提供丰富的三维图库如标准件(联接与紧固、法兰、型材等)、非标件(电机、减速器、气缸、液压缸等)、企业件(上隆自动化图库、SMC气缸、SEW减速机、万高电机、SKF轴承、强珠减速机)等模型库,用户可直接将其插入到SolidWorks设计软件中,并且具有开放结构,可以添加新的零件和数据,编辑已有的零件和数据,所有数据都是采用最新国标编辑而成。还提供齿轮、链轮、涡轮蜗杆、轴智能生成、轴编辑功能、自动装配、粗糙度、形位公差、企业云模型、减速机智能选型、方便快捷的GB型材库、二维码自动添加功能、批量转换、批量输出等功能模块。各个功能模块涵盖国标、行标的各级标准,达到提高设计人员的设计效率和设计质量,满足设计人员的设计要求。

  1. 三、       软件内容:

1、《拓普锐三维CAD》2020内容建立了完备齐全的基于SolidWorks的三维参数化标准件、非标件图库、企业件库,超大容量、最新标准、持续更新,内容包括:电机、减速机、气缸、液压缸、滚珠丝杠、线性滑轨、起重件、输送件、脚轮、直线模组、轴承、轴承盖、润滑件、操作件、联轴器、弹簧、管件与管接头、型材、密封件、螺栓、螺柱、螺母、螺钉、垫圈、挡圈、销、木螺钉、自攻螺钉、铆钉、普通平键、矩形花键、渐开线花键,库中共有数万个标准件,所有模型件都具有开放数据结构,可以添加或修改数据。从插入的图形中可以提取出零件的物理属性(如名称、代号、数量、重量等),可以方便地在图中查看或标注,也可以直接将这些数据统计到明细表中,并可以将明细表数据导出到外部文件。这样,设计人员就避免了大量重复、枯燥的绘制和统计工作,大大提高了设计的效率和准确度。

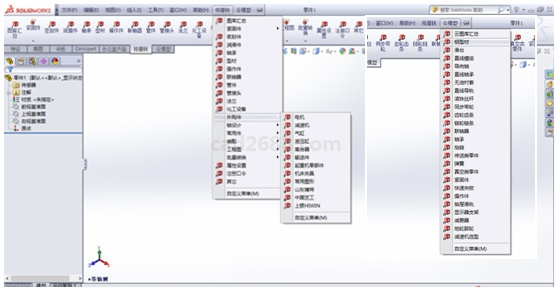

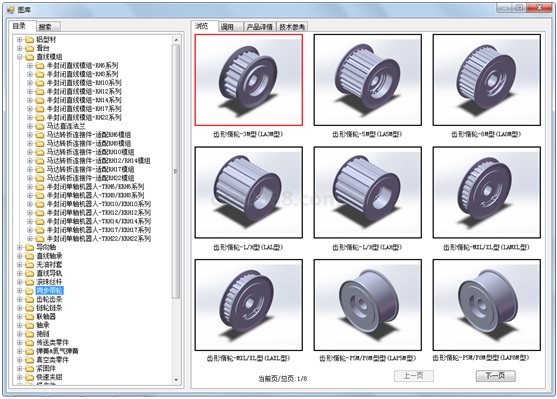

2、《拓普锐三维CAD》2020软件为中文界面,适用于各个阶段工程师使用,特别是Solidowrks初学者,在很短时间内即可掌握三维设计,快速出图,《拓普锐三维CAD》2020软件调用界面如下:

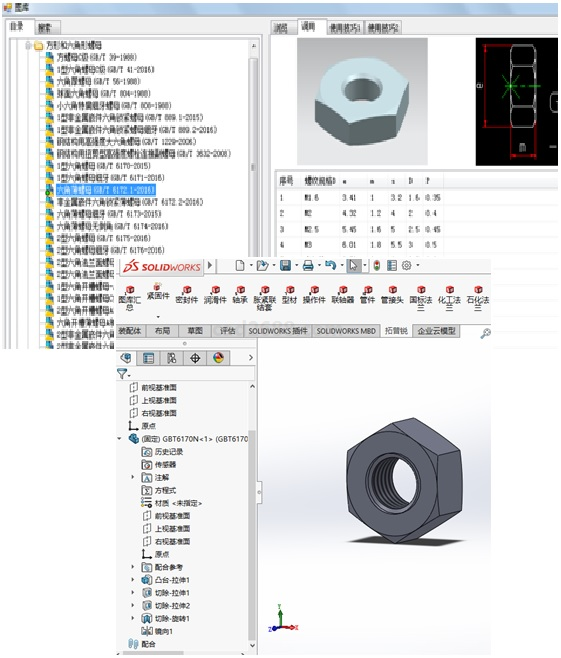

3、《拓普锐三维CAD》2020软件标准件模型为原创文件,根据最新国家标准修订,调用的模型可以进行参数修改,系统会根据修改过的数据自动生成相应尺寸的模型,如下图:

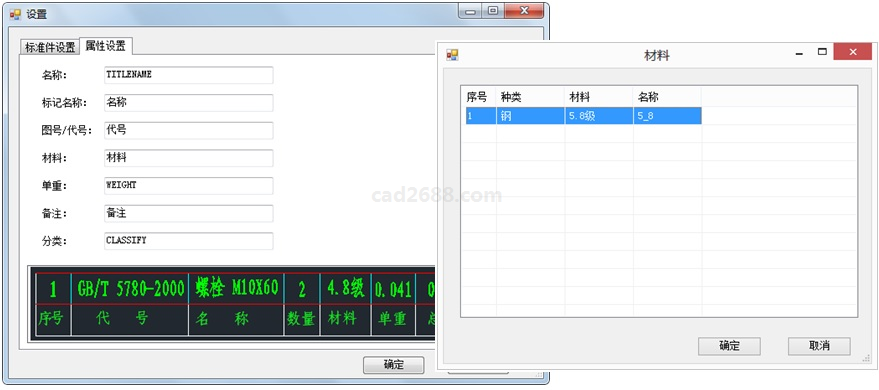

4、从插入的图形中可以提取出零件的物理属性(如名称、代号、数量、重量等),可以根据需要自定义属性,如下图:

5、《拓普锐三维CAD》2020还包括企业产品模型,企业产品模型为企业当前生产产品的原模型,可以根据自己的实际需要直接插入到软件中,企业产品模型部分为企业自营产品,选型数据规范,调用界面如下:

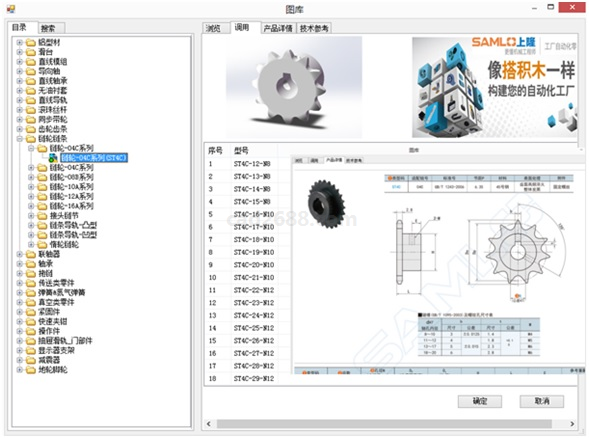

6、企业产品模型图库根据企业现有产品建立的模型,除了提供产品模型可以直接调用外,还提供产品的详细使用参数、样本数据等,企业产品模型调用界面如下图:

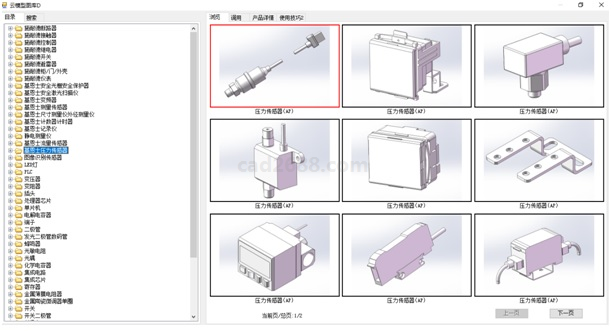

        7、《拓普锐三维CAD》2020还包括电器零部件模型库,内容包括断路器、控制器、电阻、插头、变压器、PLC、LED、端子、二极管、集成电路、开关、记录仪、传感器、变频器、集成电路、三极管、数据端口、嗡鸣器、测量仪等3D模型。

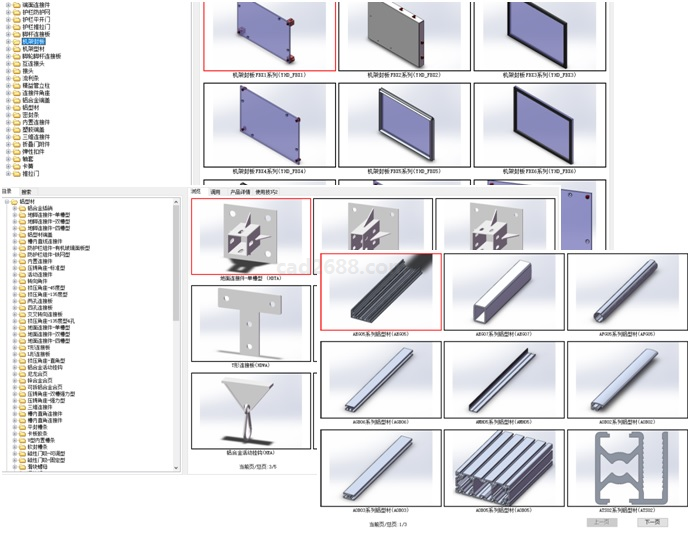

       8、《拓普锐三维CAD》2020新增各种铝型材3D模型,内容包括挤压脚座、连接件、连接板、地面连接件、连接螺母、门、防护网、护栏、密封条等数百种类型的3D模型。

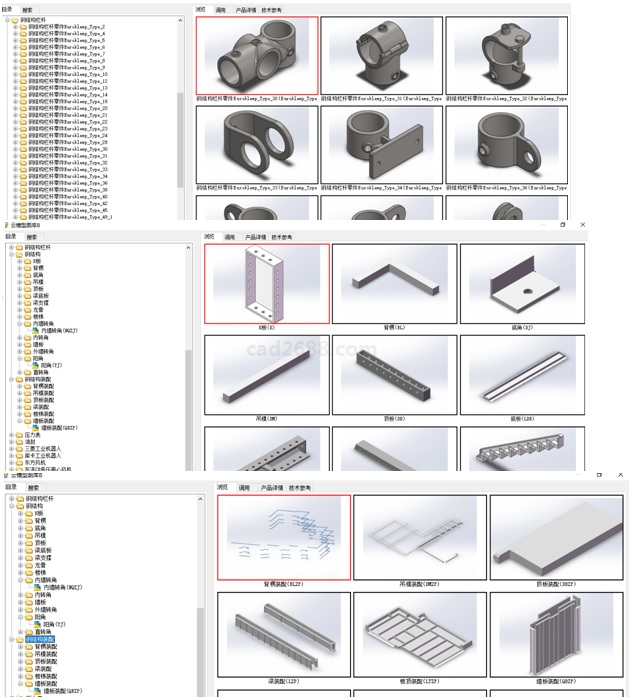

        9、《拓普锐三维CAD》2020还提供钢结构模型调用,内容包括钢结构栏杆、顶板、底板、龙骨、梁、K板、背楞、转角、仰角、支撑、顶板装配件、墙板装配件、梁装配件、楼梯装配件等3D模型调用,如下图:

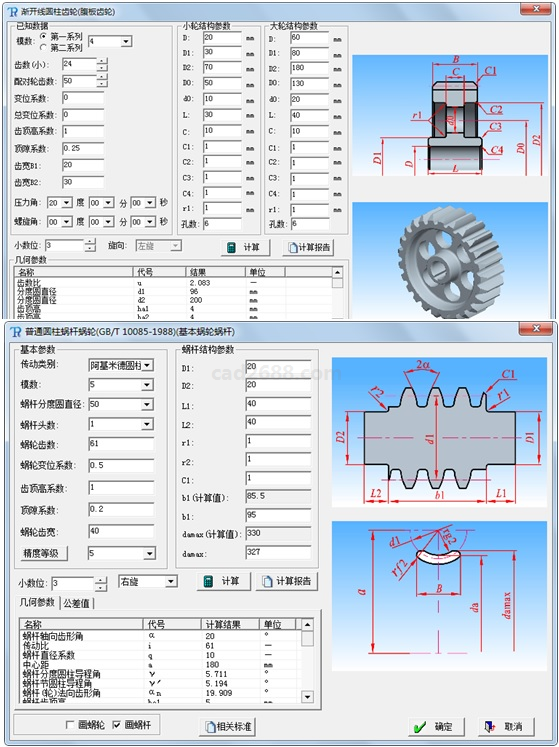

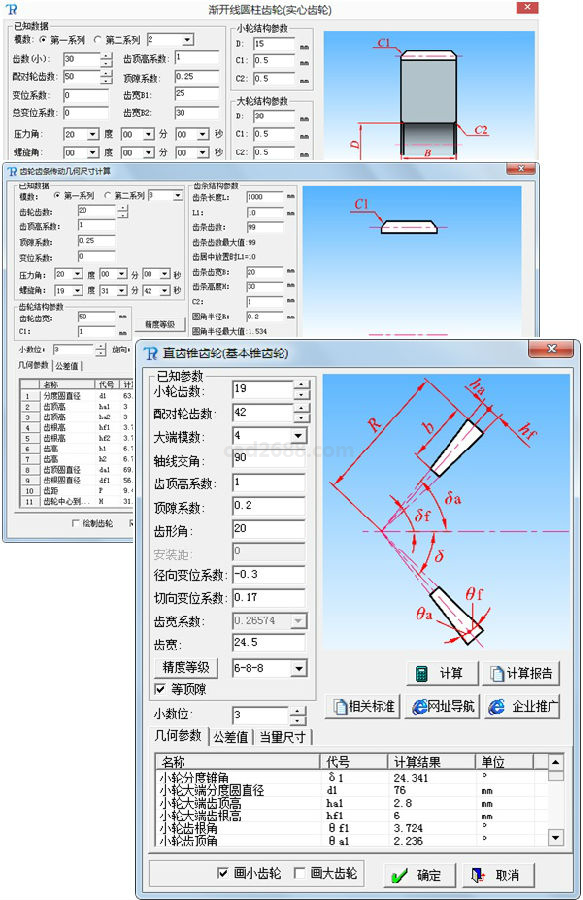

         10、根据机械传动零部件的特点,基于3D软件开发了,直齿轮、斜齿轮、多形式腹板齿轮、锥齿轮、链轮、链条、V带轮、同步带轮、蜗轮蜗杆、棘轮、槽轮、凸轮、弹簧、花键等设计模块;自动生成齿轮参数表。模型生成后用户可对模型进行修改,如下图:

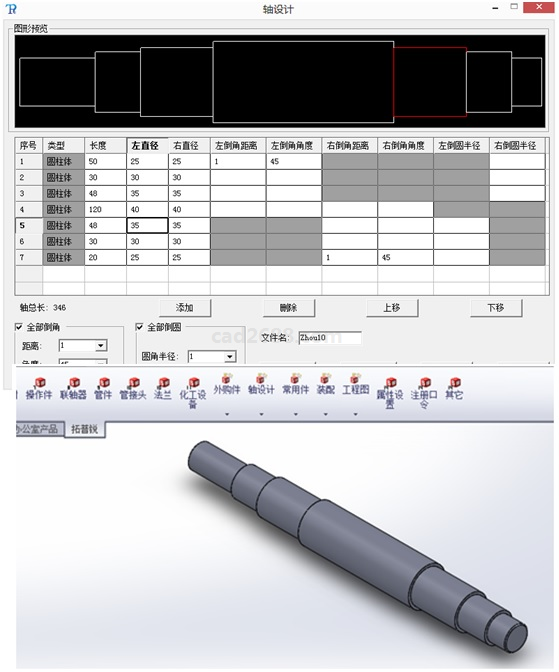

        11、专业智能的轴设计功能包括:添加或删除轴段或倒角,添加键槽、挡圈槽、退刀槽、中心孔等。如下图:

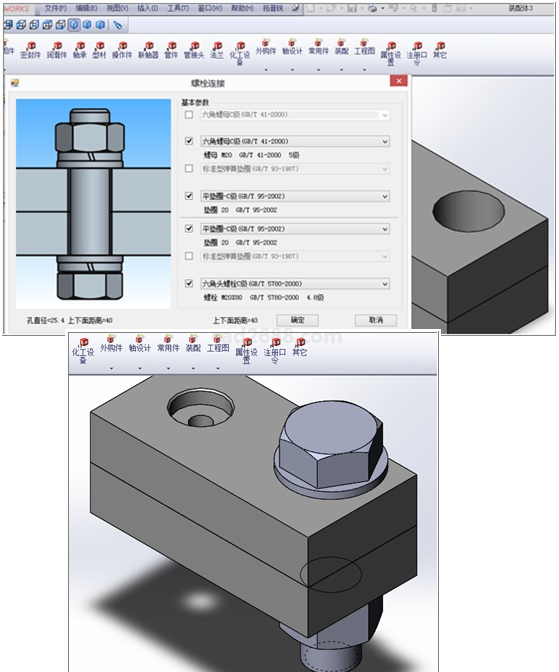

        12、自动匹配和装配螺栓、螺母、垫圈、弹簧垫圈模型,如在绘制螺栓连接时,软件会同时提供螺栓、螺母、垫圈的选择,之后会自动将这些零件插入并装配在正确的位置,如下图:

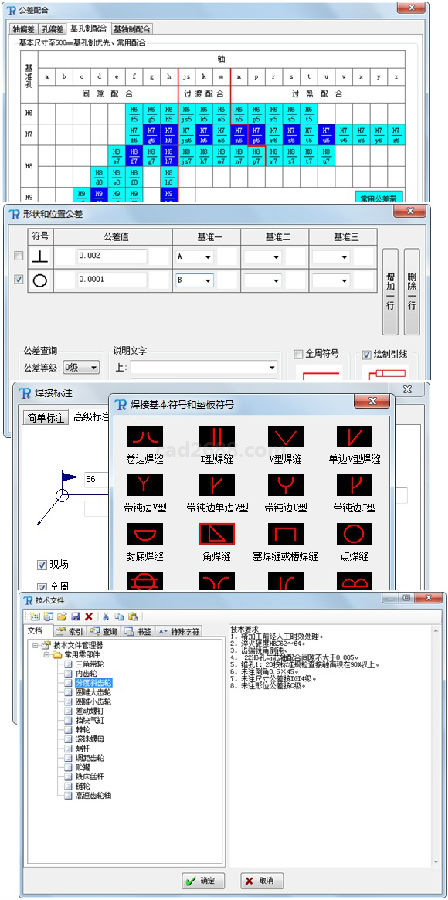

       13、直观便捷的粗糙度、形位公差、基准、公差配合、焊接、倒角、锥度、斜度、标高、弧长、引线、公差配合、技术要求等标注功能。

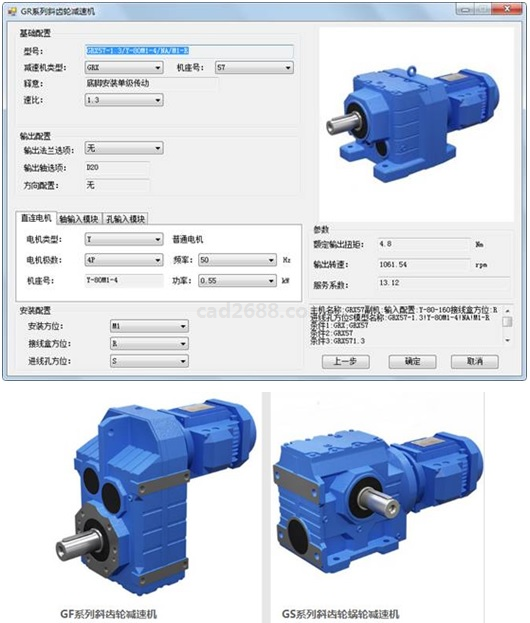

        14、减速机智能选型出图模块,GR系列斜齿轮减速机、GK系列弧齿斜齿轮减速机、GF系列斜齿轮减速机和GS系列斜齿轮蜗轮减速机。用户可自行选择减速机类型、机座号、速比、输出配置(输出法兰、输出轴、方向配置)、输入配置(电机输入、轴输入、孔输入)、安装配置(安装方位、接线盒方位、进线孔方位),选择后程序将根据用户的选择进行自动绘制出所对应的减速机模型。

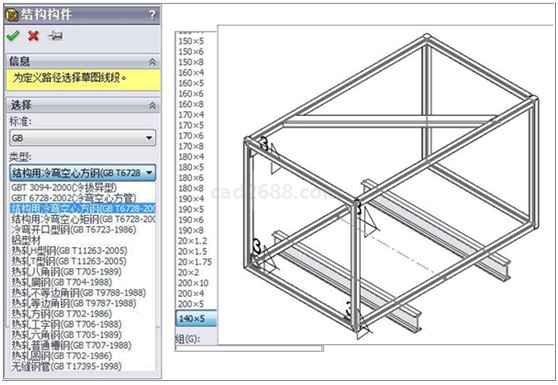

        15、方便快捷的GB型材库,包括各种常用的型材选型库调用,具体如下图:

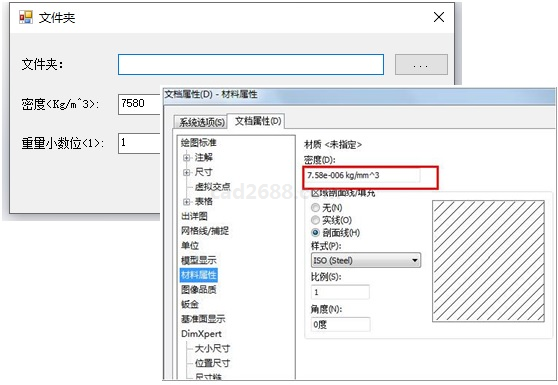

        16、图纸批量转换与属性修改模块,批量处理功能模块,该部分包括了批量导出dwg、批量设置密度、批量设置材质、批量设置属性、批量stp转x_t、批量x_t转sw、批量装配转xt、批量零件转xt、批量sat转xt、批量保存pdf等。

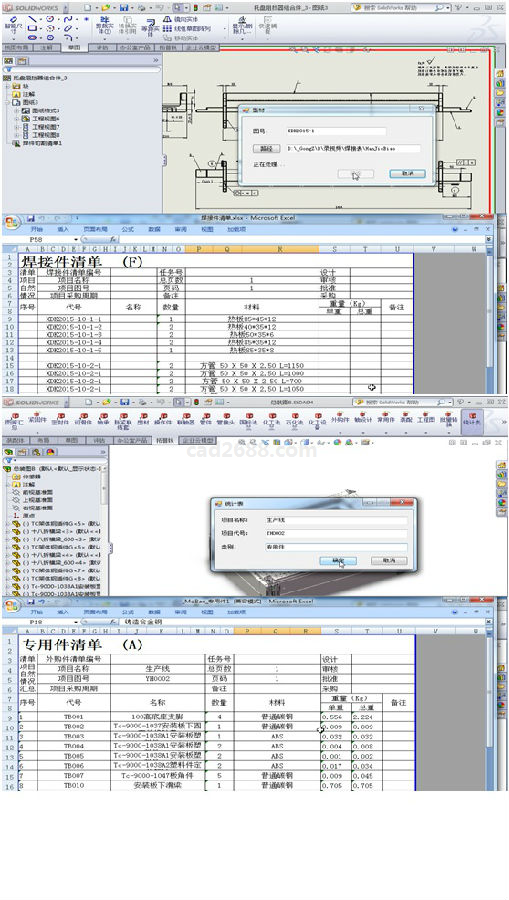

        17、软件还提供焊接清单、零部件DIY、统计表BOM表单等功能,在工程图图纸上添加二维码,用户可调整二维码在图上的位置和尺寸。
