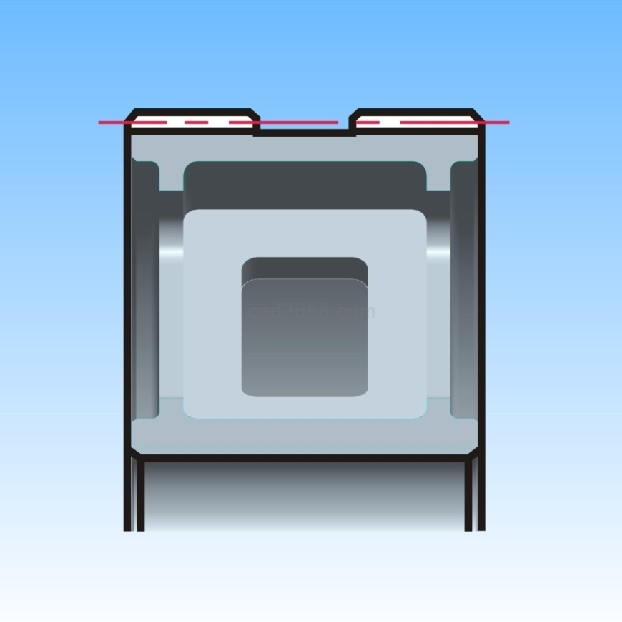

渐开线齿轮设计计算报告
注:1、本程序各参数代号1、2表示齿轮1(小)和配对齿轮参数。
2、变位系数、总变位系数、齿顶高系数、顶隙系数对斜齿轮均指法向系数。
已知条件:
模数: m(mn) = 10
齿数: z1 = 88
配对轮齿数: z2 = 170
变位系数: x1(xn1) = 0
总变位系数: xΣ(xnΣ) = 0
齿顶高系数: ha'(han') = 1
顶隙系数: c'(cn') = 0.25
压力角: α(αn) = 20°00'00"
螺旋角: β = 25°00'00"
解:
(1)分度圆直径d1
d1=mn*z1/cos(β)=10*88/0.906308=970.973mm
(2)分度圆直径d2
d2=mn*z2/cos(β)=10*170/0.906308=1875.742mm
(3)齿顶高ha1
ha1=han'*mn=1*10=10mm
(4)齿顶高ha2
ha2=han'*mn=1*10=10mm
(5)齿根高hf1
hf1=(han'+cn')*mn=(1+0.25)*10=12.5mm
(6)齿根高hf2
hf2=(han'+cn')*mn=(1+0.25)*10=12.5mm
(7)齿高h1
h1=ha1+hf1=10+12.5=22.5mm
(8)齿高h2
h2=ha2+hf2=10+12.5=22.5mm
(9)齿顶圆直径da1
da1=d1+2*ha1=970.973+2*10=990.973mm
(10)齿顶圆直径da2
da2=d2+2*ha2=1875.74+2*10=1895.742mm
(11)齿根圆直径df1
df1=d1-2*hf1=970.973-2*12.5=945.973mm
(12)齿根圆直径df2
df2=d2-2*hf2=1875.74-2*12.5=1850.742mm
端面齿形角 αt=atan(tan(αn)/cos(β))=atan(0.36397/0.906308)=21.88°
(13)中心距
a=mn*(z1+z2)/2/cos(β)=10*(258)/2/0.906308=1423.358mm
(14)基圆直径db1
db1=d1*cos(αt)=970.973*0.927965=901.028mm
(15)基圆直径db2
会员共享其它计算如下:
