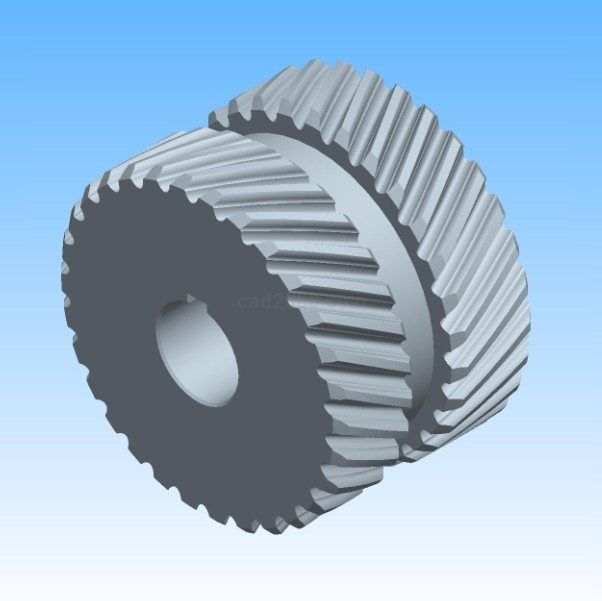

圆弧齿轮设计计算说明书
已知条件:
类型: 单圆弧齿轮
模数: mn = 6
小齿轮齿数: z1 = 30
大齿轮齿数: z2 = 80
压力角: α= 30°
螺旋角: β = 10 °10′10″
齿宽系数: φa = 0.3
小齿轮公差组: 7-7-7
大齿轮公差组: 7-7-7
齿轮精度: GB/T15753-1995
齿宽B1: 30 mm
齿宽B2: 30 mm
小齿轮结构参数:
D = 160 mm
C1 = 1 mm
C2 = 70 mm
大齿轮结构参数:
D = 440 mm
C1 = 1 mm
C2 = 70 mm
解:
(1)中心距
a = (d1+d2)/2 = mn*(z1+z2)/2*cos(β) = 6*(30+80)/2*0.984 = 335.267 mm
(2)齿数和
z∑ = 2*a*cos(β)/mn= 2*335.267*0.984/6= 110
(3)齿数比
u = Z2/Z1 =80/30 = 2.667
(4)轴向齿距
Px = pi*mn/sin(β) = PI*6/0.177 = 106.76 mm
(5)齿宽(计算值)
b = φa*a = 0.3*335.267 = 100.58 mm
(6)纵向重合度
εβ= b/px = 30/106.76 = 0.281
(7)总重合度
εγ = εβ = 0.281
(8)分度圆直径
d1 = 2a*z1/(z1+z2) = mn*z1/cos(β) = 6*30/0.984 = 182.873 mm
d2 = 2a*z2/(z1+z2) = mn*z2/cos(β) = 6*80/0.984 = 487.661 mm
(9)齿顶高
ha1 = 1.2*mn = 1.2*6 = 7.2 mm
ha2 = 0 mm
(10)齿根高
hf1 = 0.3*mn = 0.3*6 = 1.8 mm
hf2 = 1.36*mn = 1.36*6 = 8.16 mm
(11)全齿高
h1 = ha1+hf1 = 1.5*mn = 1.5*6 = 9 mm
h2 = hf2 = 1.36*mn = 1.36*6 = 8.16 mm
(12)齿顶圆直径
da1 = d1+2*ha1 = 182.873+2*7.2 = 197.273 mm
da2 = d2 = 487.661 mm
(13)齿根圆直径
df1 = d1-2*hf1 = 182.873-2*1.8 = 179.273 mm
df2 = d2-2*hf2 = 487.661-2*8.16 = 471.341 mm
(14)Zv1 = z1/(cos(β))^3 = 30/(0.984)^3 = 31.46 mm
Zv2 = z2/(cos(β))^3 = 80/(0.984)^3 = 83.892 mm
公差值(GB/T15753-1995):
(1)齿圈径向跳动公差
Fr1= 50μm
Fr2= 50μm
(2)齿距极限偏差
±fpt1= 20μm
±fpt2= 20μm
(3)公法线长度变动公差
Fw1= 36μm
Fw2= 45μm
(4)k个齿距累积公差
Fpk1= 45μm
L1=k1*π*mn/cos(β)=7*π*6/0.984= 134.053
Fpk2= 63μm
L2=k2*π*mn/cos(β)=10*π*6/0.984= 191.504
(5)弦齿深极限偏差
±Eh1= 30.667μm
±Eh2= 36μm
(6)齿根圆直径极限偏差 &nb
