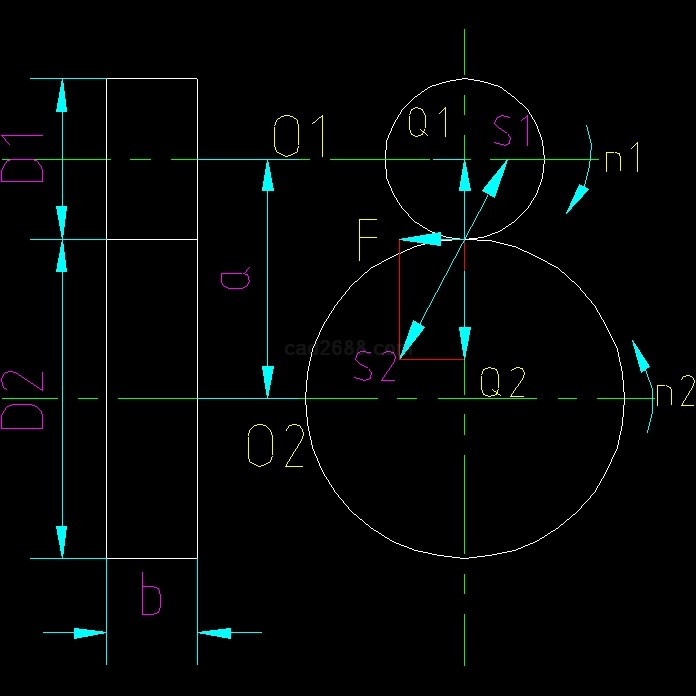

圆柱摩擦轮设计计算说明书
一.输入条件
传动功率P1为:4.00kW
主动轴转速n1为:1000.00r/min
传动比i为:2.85
接触形式为:外接触
选择的材料和润滑状况为:淬硬钢/淬硬钢,润滑为合成摩擦轮油
许用摩擦因数[f]:0.05
许用接触应力[σHp]:1800.00
宽度系数[ψa]:0.30
相应的滑动率[ε]:0.25%
工况系数[KA]:2.00
二.计算结果
中心距a为:102.81mm
主动轮外径D1=(2×a)/(i±1):53.41mm
从动轮外径D2=i×D1×(1-ε):151.83mm
摩擦轮宽度b=ψa×a:30.84mm
压紧力Q=1.91×10^7×(KA×P1)/(fp×D1×n1):53982.16N
轴上总压力S1=S2为:54001.11N
注:计算过程参见<<机械设计手册>>第四版(化学工业出版社)
