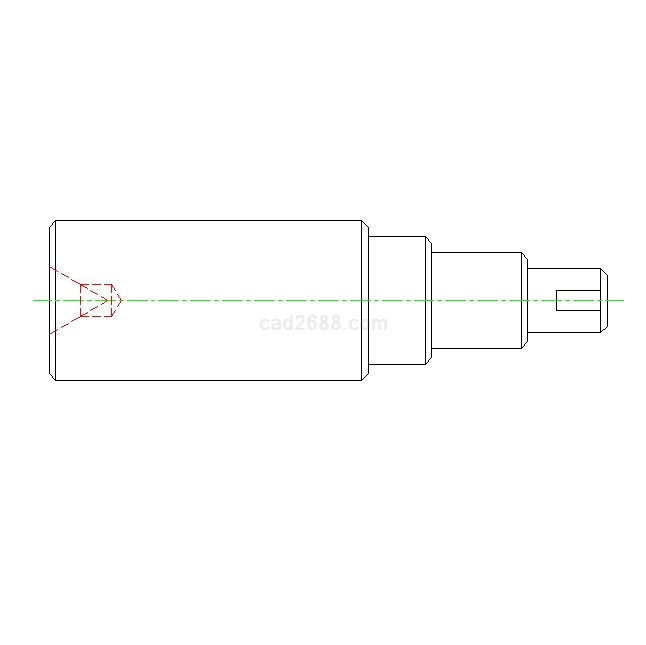

轴设计说明书
一. 轴详细参数
类别： 转轴
轴转速： 200r/min
传动功率： 13kW
传动转矩： 620.75N·m
转向方式： 单向恒定
轴重： 0kg
牌号： 45
热处理： 正火
毛坯直径： 25mm
硬度： ≤241HB
类别： 碳钢
抗拉强度： 610MPa
屈服点： 360MPa
弯曲疲劳极限： 260MPa
扭转疲劳极限： 150MPa
许用静应力： 244.0MPa
许用疲劳应力： 173~200MPa
弹性模量： 210000MPa
备注： 应用最广泛
二. 扭转强度初算
许用扭转剪应力： 0MPa
空心轴的内径与外径之比： 0
轴端键槽情况： 无键槽
-----------------------------------------
计算结果：d = 17.2*(T/τp)^(1/3)/(1-α^4)^(1/3) ≥ 0mm
三. 扭转刚度初算
许用扭转角度： 0°
空心轴的内径与外经之比： 0
轴端键槽情况： 无键槽
-----------------------------------------
计算结果：d = 9.3*(T/φp)^(1/4)/(1-α^4)^(1/4) ≥ 0mm
四. 临界转速
经验修正系数[ζ]： 0
外伸端长度一与轴长之比[u1]： 0
外伸端长度二与轴长之比[u2]： 0
外伸轴的系数[λ1]： 0
轴重[W0]： 0N
-----------------------------------------
计算结果：
当量直径：dv = ζ*(ΣdiΔli)/(ΣΔli) = 0mm
一阶临界转速：ncr1 = 9.52*10^4*λ1*d^2/(W0*l^3+(λ1^2)/3*[(1/l0)*ΣWi*a1^2*b1^2+ΣGj*c1^2*(l0+cj)])^1/2 = 0
五. 危险截面校核
【危险截面到轴左端距离120mm】-----------------------------------------
当前位置最大弯矩： 186745.385N·mm
当前位置最大扭矩： 620750N·mm
轴抗弯截面系数[Z]： 18353.516mm^3
轴抗扭截面系数[Zp]： 36707.033mm^3
⑴截面形状
键槽类型： 矩形花键
d = 55mm
di = 0mm
b = 10mm
D = 62mm
z = 8
表面强化： 高频淬火
表面状态： 抛光
⑵循环特性
弯曲应力： 对称循环
扭转应力： 脉动循环
疲劳强度许用安全系数条件： 载荷确定精确，应力计算精确
疲劳强度许用安全系数[Sp]： 1.4
静强度许用安全系数[Ssp]： 1.5
材料的扭转屈服点[τs]： 200MPa
弯曲应力幅[σa]： 10.175MPa
弯曲平均应力[σm]： 0MPa
扭转应力幅[τa]： 8.455MPa
扭转平均应力[τm]： 8.455MPa
⑶疲劳系数
材料弯曲疲劳极限[σ-1]： 260MPa
材料扭转疲劳极限[τ-1]： 150MPa
弯曲有效应力集中系数[Kσ]： 1.555
扭转有效应力集中系数[Kτ]： 2.36
表面质量系数[β]： 2.05
弯曲尺寸影响系数[εσ]： 0.81
扭转尺寸影响系数[ετ]： 0.76
材料拉伸平均应力折算系数[ψσ]： 0.5
材料扭转平均应力折算系数[ψτ]： 0.33
⑷校核结果
只考虑弯矩作用时的安全系数：Sσ = σ-1/(Kσ*σa/(β*εσ)+ψσ*σm) = 27.287
只考虑扭矩作用时的安全系数：Sτ = τ-1/(Kτ*τa/(β*ετ)+ψτ*τm) = 9.616
疲劳强度计算安全系数：S =Sσ*Sτ/(Sσ^2+Sτ^2)^(1/2) ≥ Sp = 9.07
疲劳强度许用安全系数[Sp]： 1.4
只考虑弯曲时的安全系数：Ssσ = σs/(Mmax/Z) = 35.381
只考虑扭转时的安全系数：Ssτ = τs/(Tmax/Zp) = 11.827
静强度计算安全系数：Ss =Ssσ*Ssτ/(Ssσ^2+Ssτ^2)^(1/2) ≥ Ssp = 11.217
静强度许用安全系数[Ssp]： 1.5
六. 计算最大值
最大弯矩： 283845.575N·mm
位置： 100mm
最大剪力： 3548.07N
位置： 20mm
最大扭矩： 620750N·mm
位置： 100mm
最大挠度： 0.016mm
位置： 350mm
最大偏转角： 0rad
位置： 180mm
弯扭合成：
【轴段1】最小直径d： 22.801mm
【轴段2】最小直径d： 23.537mm
【轴段3】最小直径d： 27.991mm
【轴段4】最小直径d： 37.311mm
【轴段5】最小直径d： 35.615mm
【轴段6】最小直径d： 31.451mm
