滚子链传动(GB/T1243-1997)设计计算说明书
已知条件:
传递功率 P = 4.30kW
小链轮转速 n1 = 265.000r/min
传动比 i = 2.50
小轴孔直径 dk = 50.00mm
解:
(1) 链轮齿数
小链轮齿数 z1 = 29-2*i = 24.04, 取z1 = 25
大链轮齿数 z2 = i*z1 = 62.00, 取z2 = 62
(2) 实际传动比i
i = 2.48
(3) 链轮转速
小链轮转速 n1 = 265.00r/min
大链轮转速 n2 = 106.85r/min
(4) 设计功率Pd
工况系数 KA = 1.0000
小链轮齿数系数 Kz = 1.3400
多排链排数系数 Km = 1.0000
设计功率 Pd = (KA*P)/(Kz*Km) =3.21kW
(5) 链条节距p
由设计功率Pd和小链轮转速n1,查表可选:
p = 19.050mm
(6) 检验小链轮孔径
dkmax = 88mm > 50.00mm ,校验合格
(7) 初定中心距a0
暂取a0p = 35.0p
(8) 链条节数Lp
c = ((z2 -z1)/2π)^2 = 34.6772
Lp = 2*a0p + (z1+z2)/2 + c/a0p = 114 节
(9) 链条长度 L
L = Lp*p/1000 = 2.17 m
(10) 理论中心距a
查表可得:系数Ka = 0.24643
a = p*(2Lp-z2-z1)*Ka = 661.92 mm
(11) 实际中心距a'
a' = a - △a = 660.60 mm
(12) 链速v
v = z1*n1*p/(60*1000) = 2.10 m/s
(13) 有效圆周力 F
F=1000*P/v = 2044.273 N
(14) 作用于轴上的拉力Qf介于
Qfmax= 2453.128 N 和 Qfmin= 2350.914 N 之间。
(15) 链条标记
根据计算结果,应选用单排12A滚子链,节距为19.050mm,节数114.标记为:
12A—1×114 GB1243-1997

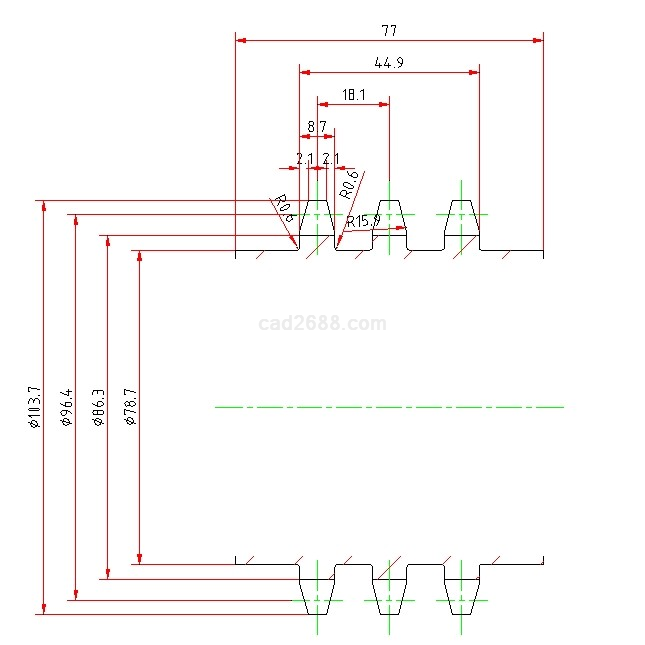

(16) 小链轮主要尺寸
小链轮采用整体式,其参数如下:
分度圆直径d1 = p/sin(180/z1) = 151.995 mm
齿顶圆直径da1 = p*(0.54+cot(180/z1) =161.083 mm
齿根圆直径df1 = d1 - dr = 140.085 mm
齿宽bf1 = 11.942 mm
(17) 大链轮主要尺寸
大链轮采用整体式,其参数如下:
分度圆直径d2 = p/sin(180/z2) = 376.117 mm
齿顶圆直径da2 = p*(0.54+cot(180/z2) =385.921 mm
齿根圆直径df2 = d2 - dr = 364.207 mm
齿宽bf2 = 11.942 mm
(18) 滚子链的静强度计算
静强度安全系数n = Q/(KA*F+Fc+Ft) = 14.43
许用安全系数[n],一般为4-8对于速度较低、从动系统惯性较小、
不太重要的传动或作用力的确定比较准确时,[n]可取较小值.
(19) 滚子链的使用寿命计算
使用寿命T = 15000.000 h
(20) 滚子链的耐磨损工作能力计算
使用寿命T = 108564.26 h
