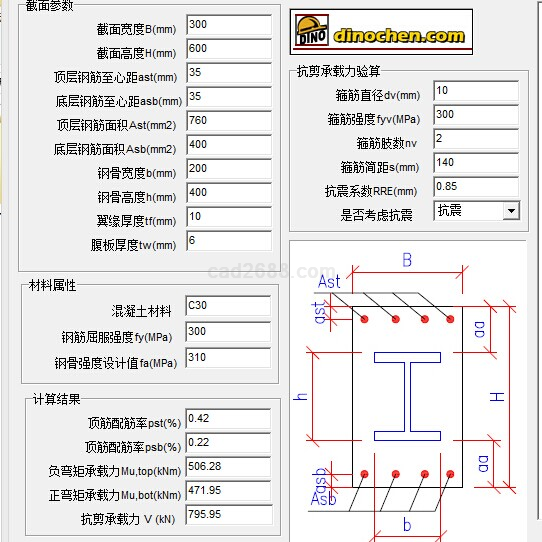

钢骨梁计算软件界面如下：
计算结果参考如下：
钢骨梁承载力计算：
截面尺寸：B=300 mm, H=600 mm
钢筋至边距：ast=35 mm, asb=35 mm
钢筋面积：Ast=760 mm2, Asb=400 mm2
钢骨尺寸：200 x 400 x 10 x 6
混凝土等级：C30, fc=14.30 MPa
用钢强度：fy=300 MPa, fa=310 MPa
箍筋信息: fyv=300 MPa, 2 x d10@140
抗震调整系数：RRE=0.85
是否考虑抗震：抗震
(1)负弯矩承载力计算：
型钢翼缘面积：Aaf=2000 mm2
型钢翼缘至边距：Aaf=105 mm
型钢翼缘至边距：Aaf=105 mm
钢筋至边距：as=35 mm, as'=35 mm
钢筋面积：As=760 mm2, As'=400 mm
型钢受拉翼缘与纵向受拉钢筋合力点至受拉边距：
ah=(fy*As*as+fa*Aaf*aa)/(fy*As+fa*Aaf)=86.2 mm
型钢受拉翼缘与纵向受拉钢筋合力点至受压边距：
h0=h-ah=513.8 mm
型钢腹板上下端至梁截面上边缘距离
z1*h0=110 mm, z2*h0=490 mm
z1=0.214, z2=0.954
假定z1*h0<x0, z2*h0>x0, 则型钢腹板的轴向合力为
Naw=[2.5kx-(z1+z2)]*tw*h0*fa
根据力学平衡方程：
a1*fc*bx+fy'*As'+fa'*Aaf'-fy*As-fa*Aaf+Naw=0
计算得到截面相对受压高度为：kx=0.266
则截面受压高度为：x=kx*h0=136.9 mm
受压高度限值为：kxb=0.8/[1+(fy+fa)/2/0.003/Es]=0.536
x>aa+f=115.0 mm 且 kx<kxb, 满足规范要求
截面实际受压高度：x0=x/0.8=171.1 mm
z1*h0<x0, 满足假定要求
z2*h0>x0, 满足假定要求
型钢腹板承受的弯矩为：
Maw=[(1/2)*(z1^2+z2^2)-(z1+z2)+2.5*kx-(1.25*kx)^2]*tw*h0*h0*fa
Maw = -66.23 kNm
型钢混凝土梁抗弯承载力
Mu=a1*fc*b*x(h0-x/2)+fy'*As'*(h0-as')+fa'*Aaf'*(h0-aa')+Maw
Mu = 506.28 kNm
(2)正弯矩承载力计算：
型钢翼缘面积：Aaf=2000 mm2
型钢翼缘至边距：Aaf=105 mm
型钢翼缘至边距：Aaf=105 mm
钢筋至边距：as=35 mm, as'=35 mm
钢筋面积：As=400 mm2, As'=760 mm
型钢受拉翼缘与纵向受拉钢筋合力点至受拉边距：
ah=(fy*As*as+fa*Aaf*aa)/(fy*As+fa*Aaf)=93.6 mm
型钢受拉翼缘与纵向受拉钢筋合力点至受压边距：
h0=h-ah=506.4 mm
型钢腹板上下端至梁截面上边缘距离
z1*h0=110 mm, z2*h0=490 mm
z1=0.217, z2=0.968
假定z1*h0<x0, z2*h0>x0, 则型钢腹板的轴向合力为
Naw=[2.5kx-(z1+z2)]*tw*h0*fa
根据力学平衡方程：
a1*fc*bx+fy'*As'+fa'*Aaf'-fy*As-fa*Aaf+Naw=0
计算得到截面相对受压高度为：kx=0.223
则截面受压高度为：x=kx*h0=112.8 mm
受压高度限值为：kxb=0.8/[1+(fy+fa)/2/0.003/Es]=0.536
x<aa+f=115.0 mm, 不满足规范要求★★★
截面实际受压高度：x0=x/0.8=140.9 mm
z1*h0<x0, 满足假定要求
z2*h0>x0, 满足假定要求
型钢腹板承受的弯矩为：
Maw=[(1/2)*(z1^2+z2^2)-(z1+z2)+2.5*kx-(1.25*kx)^2]*tw*h0*h0*fa
Maw = -102.01 kNm
型钢混凝土梁抗弯承载力
Mu=a1*fc*b*x(h0-x/2)+fy'*As'*(h0-as')+fa'*Aaf'*(h0-aa')+Maw
Mu = 471.95 kNm
(3)截面抗剪承载力计算：
型钢受拉翼缘与纵向受拉钢筋合力点至受拉边距：
ah=(fy*As*as+fa*Aaf*aa)/(fy*As+fa*Aaf)=93.6 mm
型钢受拉翼缘与纵向受拉钢筋合力点至受压边距：
h0=h-ah=506.4 mm
型钢尺寸抗剪验算
fa*tw*hw/(fc*b*h0)=0.33>0.10, 满足规范要求
截面最大受剪承载力Vmax
Vmax=(1/rRE)*(0.36*fc*b*h0)=920.0 kN
型钢混凝土梁抗剪承载力验算：
V=(1/rRE)*(0.06*fc*b*h0+0.8*fyv*Asv1*nsv/s*h0+0.58*fa*tw*hw)
V=795.95 kN
